网络电阻自动检测仪，2010年我公司为某工厂研制，用于生产线上检测网络电阻中各电阻值是否合乎质量要求，该设备已24小时不间断运行了6年。

    在电气测量技术中，用于测量电阻的技术和仪器仪表已有多种。用这些测量技术和仪器仪表测量电阻时，无一例外地要求被测电阻的至少一端从其所在电气网络（回路）中断开，即至少有一端悬空，才能准确测出其电阻值。否则，因为其它并联支路的影响，测得的电阻值就不是其真实值，而是与其它电阻并联后的值。 在电气测量的实践中，在许多情况下，被测电阻很难、或者根本不可能从其所在网络中断开。如电力变压器和电机的三角形接线绕组线圈的每一相的电阻，直流电机电枢绕组（整流子片间）电阻，以及金属闭合园环焊接头的过渡电阻，在防雷检测中测量金属管道接头的电阻，测量引下线的电阻等，用现有测量技术和测量仪器就不能准确测量其电阻值了。

   本网络电阻自动测试仪采用新的发明的新的电阻测量技术和仪器。它能测量一个位于网络（回路）中的电阻，此被测电阻无需从电气网络中断开，测量结果不受并联在其两端的其它支路中电阻元件的影响。

一、概述

引信用电阻网络测试台适用于HM4002、HM4003、 HM4006三种引信用电阻网络、直流电阻参数复验验收测试。

二、系统构成及接线图

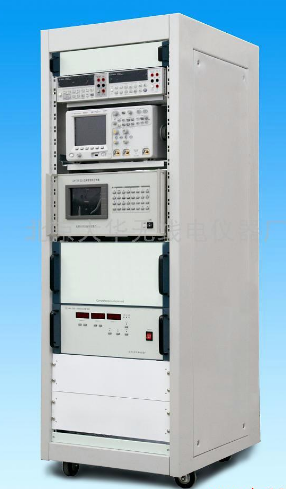

本测试台由一台研华工控主机、一台ESCORT3146A数字多用表和HM400X电阻网络测试适配器构成。



系统构成如上图所示，其中：

●    IPC610工控机：完成所有控制及数据处理

●    ESCORT3146A：高精度数字多用表，完成电阻、电压、电流等多项参数的测试。它与主机通过RS232通讯线与主机的COM1连接，实现数据交流。

●    HM400X适配器：完成HM4002、HM4003、HM4006网络电阻的信号引出切换、电流源施加等适配调理功能，它通过并口线和主机的打印口连接，由主机控制。

●    供 电：由计算机给HM400X供给12V和5V电源。

三、测试流程

１，将待测产品正确安装在ＨＭ４００Ｘ自锁紧夹具上。

２，运行桌面”ＨＭ４００Ｘ”图标文件。

３，系统开始自检，如ＥＳＣＯＲＴ３１４６Ａ通讯有问题，将弹出：

用户需检查ＥＳＣＯＲＴ３１４６Ａ的连接。

４，若３１４６Ａ通过，则系统继续检查ＨＭ４００Ｘ，若自检不成功，将弹出：

用户需检查HM400X的连接,若所有设备自检成功，将弹出主界面

５，选择产品型号，将弹出对应的测试结果表格

6, 输入标注栏，请输入批号、测试人员和备注后按确认，程序将自动建立一个“批号.rpt”的文档来记录测试结果，若不输入，缺省为Test.rpt. 后可“自动测试”，开始对网络电阻自动测试，其间用户不能干预。

7，用户可以点击“RX”按钮，直接测试该电阻，对三角形电阻是三个电阻值一起测出。

8，功能测试时，可打印测试结果面板。

9，测试完毕，程序会给出测试结果，并将测试结果放到测试记录文件中。

10，程序提示更换下一个测试产品

11，测试过程中，若有开路或短路现象，程序会给出提示
