华川电装实验监控平台

日期:2017-01-22 人气:

主要技术要求

本采集系统软硬件主要由总监控电脑、可配置工控机、数据采集卡、传感器、外部标准接口、与支持二次开发的上位机配套分析软件构成。构建4个实验平台:
雨刮电机监控实验台、风扇电机监控实验台、交流发电机监控实验台、启动电机监控实验台。每个平台均实现监控4个或1个前端监控装置,通过各类传感器获取当前监控数据,通过采集板卡汇集于工业计算机,再由网络交换机上传总监控电脑,同时网络内连接办公室电脑,实现实时数据监测功能。
    在实验监控过程中,每个实验台数据分别显示于各自的工业电脑界面,同时总监控电脑与办公室电脑同时监控4个平台的实时数据。如果有平台出现实验异常,则由总监控电脑报警,及时锁定异常平台,进行处理。

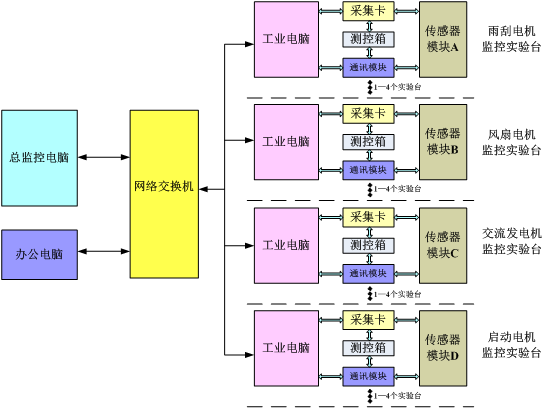

华川电装检测中心实验监控平台总体结构图

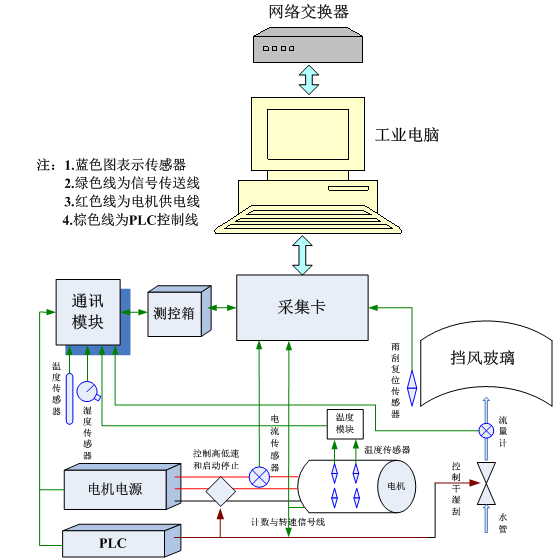

2.1 雨刮电机监控实验台

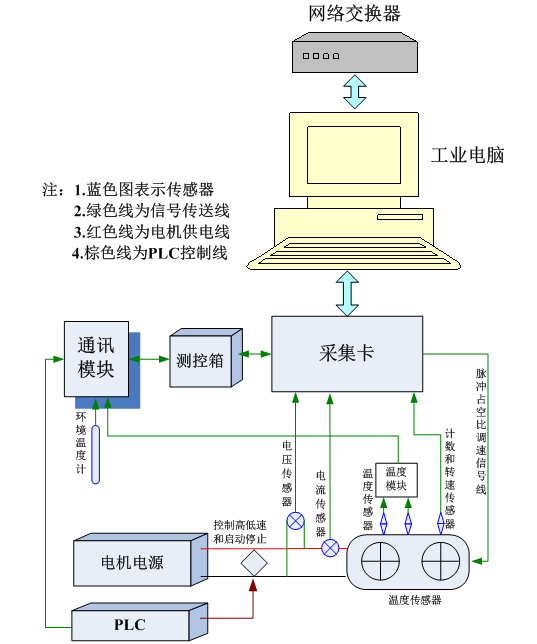

2.2风扇电机监控实验台



2.3 交流发电机监控实验台

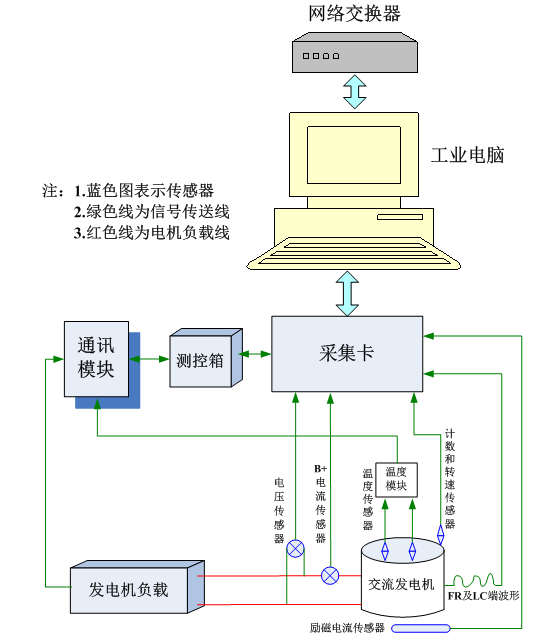

 华川电装检测中心实验交流发电机监控平台框图

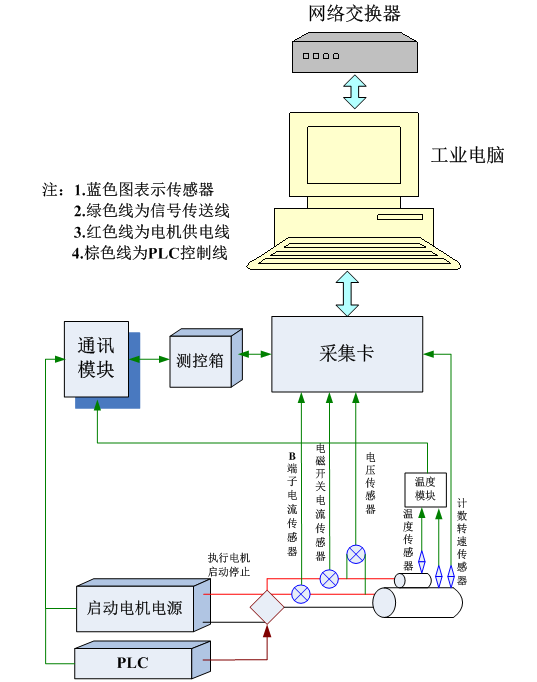

2.4 启动电机监控实验台
