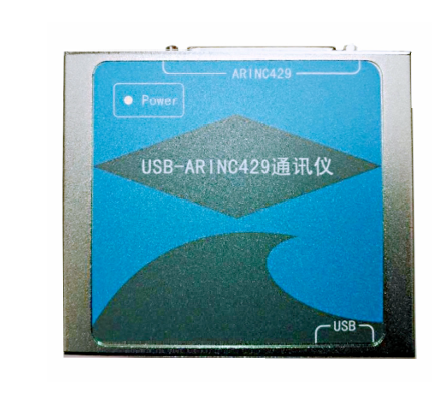

EM-USB-429标准 USB 规格的 ARINC 429 总线适配卡
日期：2026-06-05 人气：
一、产品概述
EM-USB-429 是一款标准 USB 规格的 ARINC 429 总线适配卡，主要用于航空电子系统中 A429 总线的通讯、测试、仿真和数据分析。该设备最多支持 8 个发送通道和 8 个接收通道，可广泛应用于带有 USB 插槽的台式机、工控机等环境，满足多通道实时数据收发的严苛需求。
二、核心功能与通道特性
1. 通道配置
-
数量：最多支持 8 个接收（Rx）通道和 8 个发送（Tx）通道。
-
速率设置：所有通道均支持 12.5 kbps、48 kbps、50 kbps、100 kbps 软件可调。
2. 发送通道功能
-
消息类型：支持周期消息与非周期消息发送。
-
参数配置：周期大小、消息间隔时间、发送字间隔均可由软件编程设置。
-
电平与校验：标准输出电平为 ±10V (A-B)；支持奇校验、偶校验、无校验三种模式。
3. 接收通道功能
-
缓冲机制：支持队列、采样和多通道缓存三种模式，保证多通道同时工作时数据无损失。
-
中断设置：支持接收掩码、接收数据、多通道缓存等多种中断触发方式。
-
电平标准：标准输入电平为 ±6.5V ~ ±10V (A-B)。
三、硬件规格与环境参数
1. 物理规格
-
尺寸：115 mm × 100 mm × 30 mm（标准 USB 卡规格）。
-
辅助功能：板载 32 位时间标签，提供温度监控功能。
2. 环境适应性
-
商业级：工作温度 0℃ ~ +70℃。
-
工业级：工作温度 -40℃ ~ +70℃。
-
存储温度：-55℃ ~ +125℃。
-
工作湿度：5% ~ 95%（非凝结）。
3. 功耗指标
-
+5VDC：100 mA。
-
+12VDC：200 mA。
-
-12VDC：200 mA。
四、软件与开发支持
1. 操作系统兼容性
-
全面支持 Windows XP、Windows 7（32位及64位）。
-
支持 Linux 及 VxWorks 5.5.1 系统。
2. 开发资源
-
API 函数：提供功能强大的应用程序接口。
-
参考例程：提供使用 ANSI C 编写的示例程序，便于用户进行二次开发和功能验证。
-
仿真软件：配套专用的 A429 软件，可迅速实现总线数据的分析与仿真测试。
五、订货型号对照表
该系列产品根据通道数量和耐温等级分为以下四种订货型号：
|
产品型号
|
通道配置
|
规格/总线类型
|
耐温等级
|
适用场景
|
|---|---|---|---|---|
|
EM-USB-429-44-C
|
4收4发
|
PC104+ 规格
|
商业级 (0~70℃)
|
实验室常规测试、普通工控环境
|
|
EM-USB-429-88-C
|
8收8发
|
PC104+ 规格
|
商业级 (0~70℃)
|
实验室复杂多通道仿真、高密度数据通讯
|
|
EM-USB-429-44-I
|
4收4发
|
PC104+ 规格
|
工业级 (-40~70℃)
|
野外作业、机载/车载等严苛环境测试
|
|
EM-USB-429-88-I
|
8收8发
|
PC104+ 规格
|
工业级 (-40~70℃)
|
工业现场复杂多通道数据采集与仿真
|
六、标准配件清单
-
EM-USB-429 接口卡本体（依据订购型号）。
-
随卡光盘（内含驱动程序、API 手册、示例代码）。
-
专用连接线缆。
