HFCT050系列超宽带高频脉冲电流传感器是一款可广泛应用于各种电等级的变压器，电缆，开关柜，GIS，发电机，PT柜，断路器等高压电气设备的局部放电检测的传感器。可安装在电缆输入套管/浪涌电容器的接地线上，电缆本体或屏蔽层接地线上，开关设备中电流互感器的二次绕组上，发电机，变压器的中性线上。技术处于国内领先地位。

一、主要特性

1、超宽带、高频率。
2、传感器具有极佳的瞬间反应能力，可广泛的应用于高频电流测量。
3、传感器可以直接套在被测量的导体上来测量
4、线性度好，精度高，
5、可开合式环形结构设计，安装方便
6、测量无须破坏导体，无二次开路危险。
7、非磁性金属壳体、内部采用环氧树脂一次性浇注灌封。
8、防护等级达IP6,可全天候户外使用。

二、技术指标：
传感器原理：罗高夫斯基线圈（Rogowski Coil）。
传感器结构：矩形环可开合式结构。
传感器内径：50x50mm。
传感器重量：≤1Kg。
防护等级：IP6。
传感器信号输出接口：采用BNC公头
工作频段：2M～100M
匹配阻抗：50 Ω

灵敏度：1mA。
传递函数：7mV/mA

三、外形尺寸：

内径：50mm x 50mm

外径：118mm x 118mm

厚度：48mm

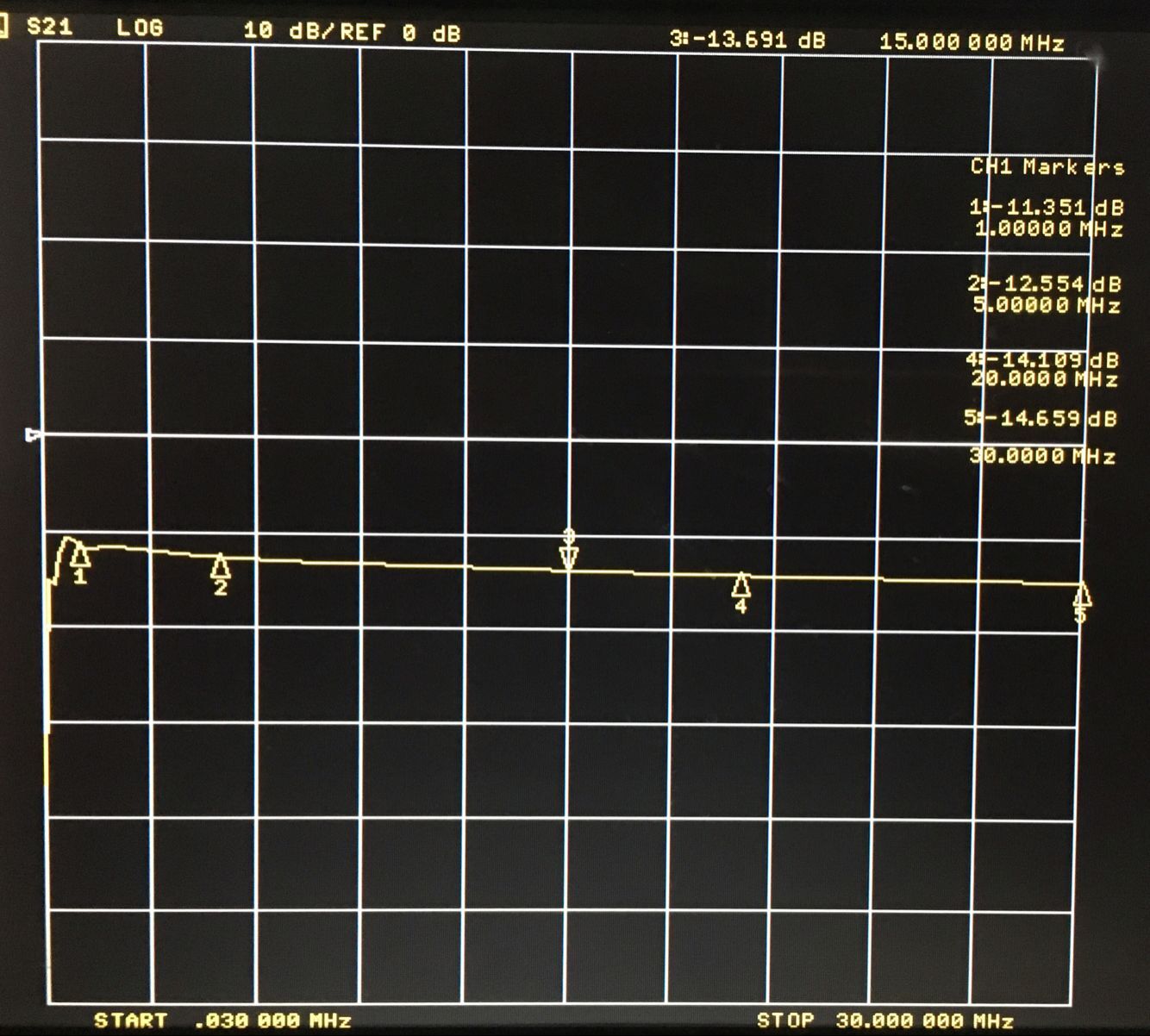

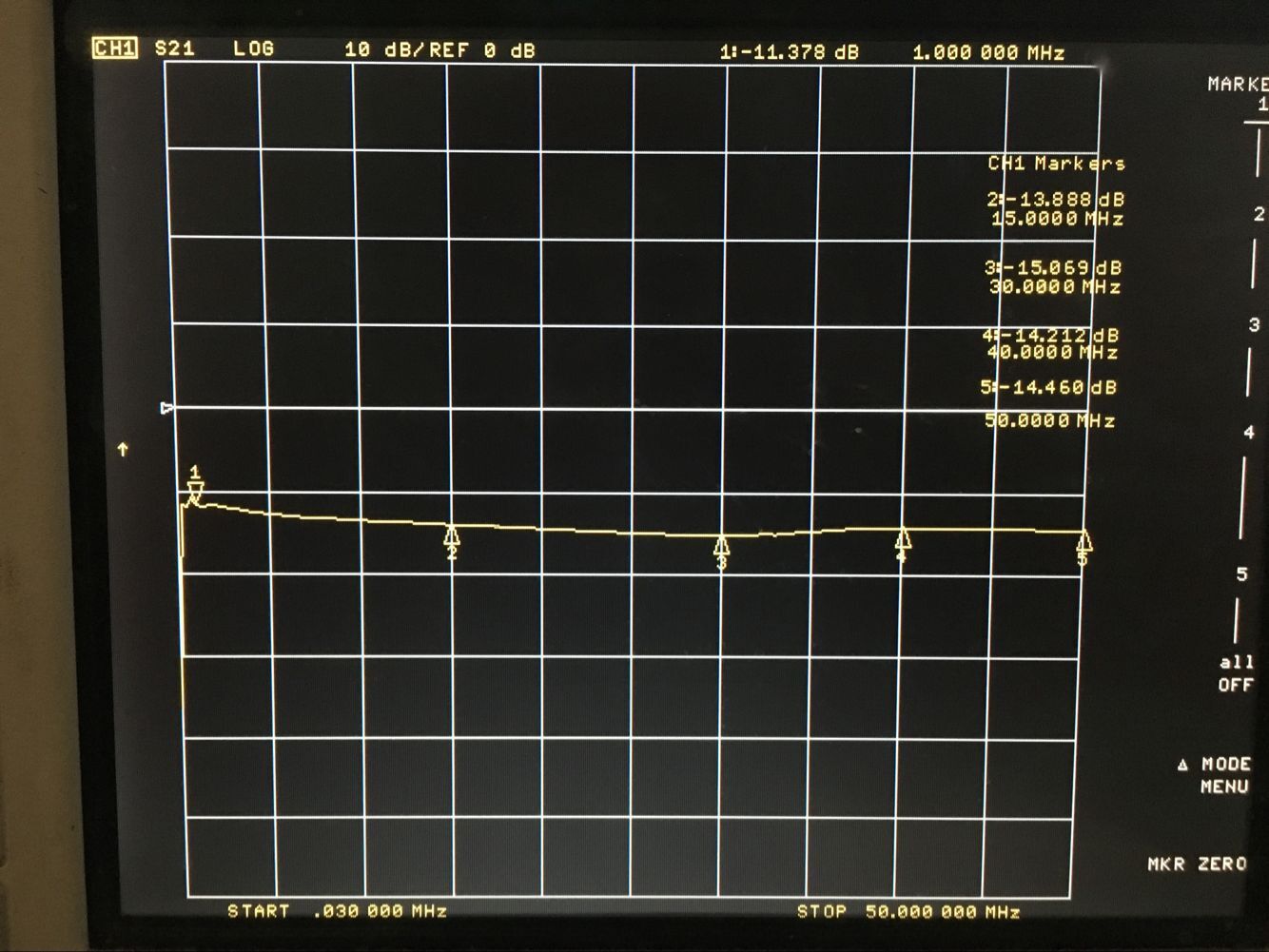

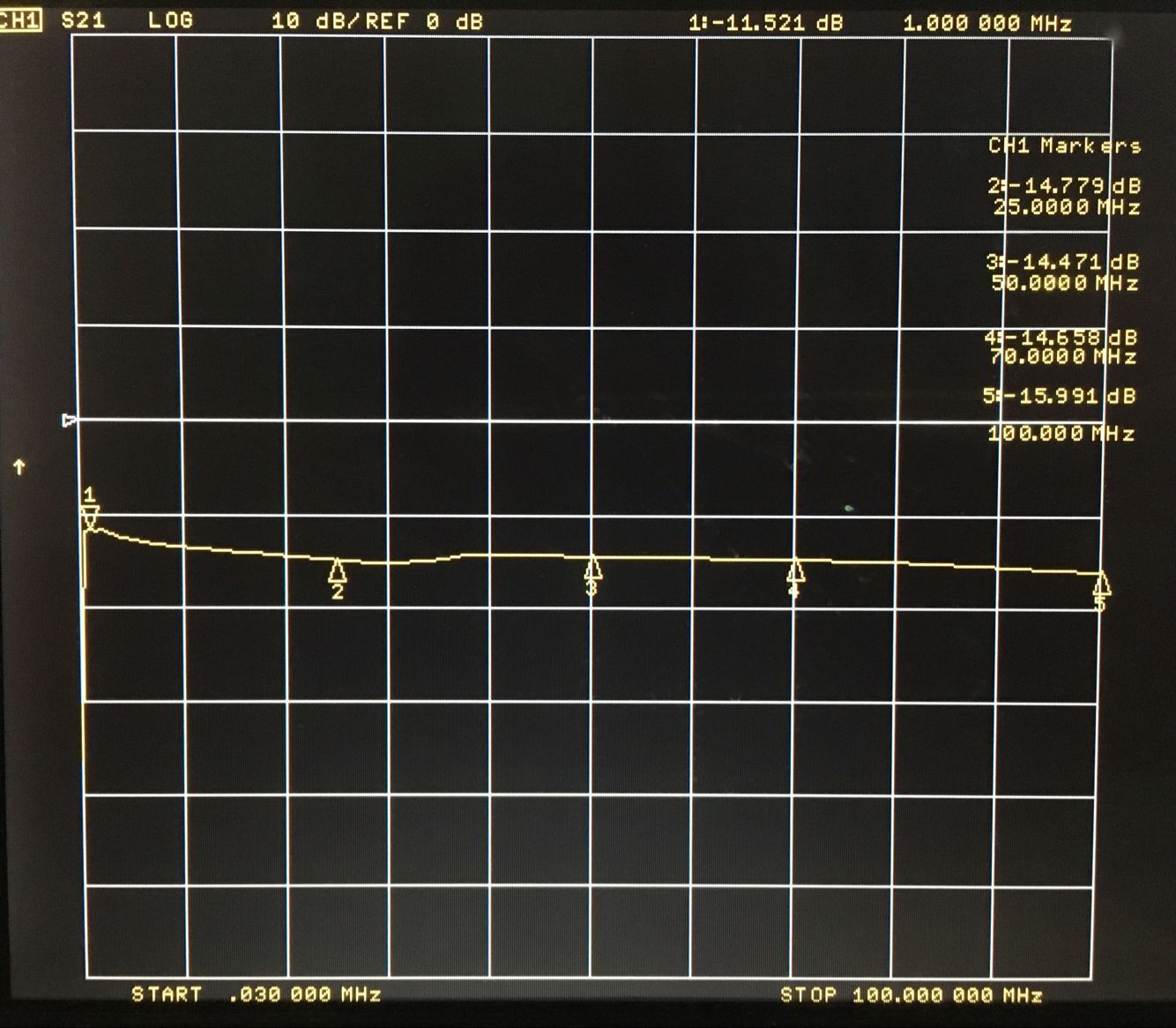

三、响应曲线：

在传感器输出接50欧姆负载的情况下测得频率响应曲线。不同负载不同传感器响应曲线有差别。

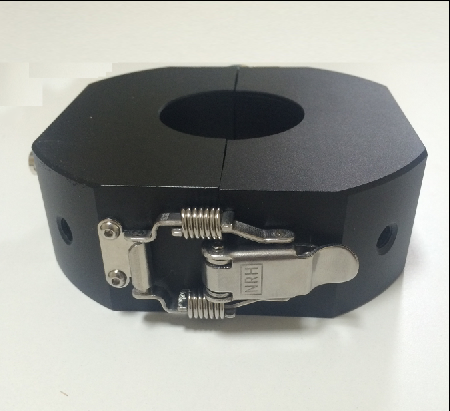

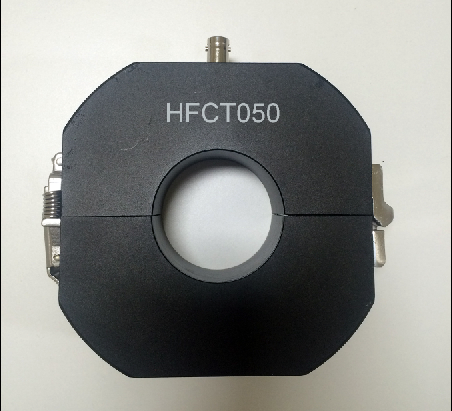

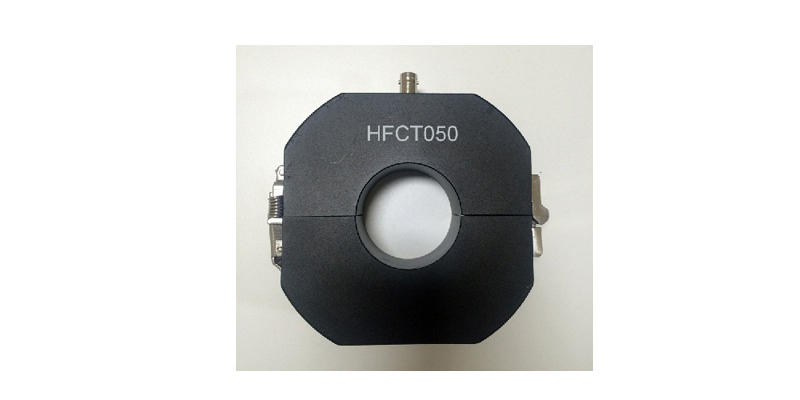

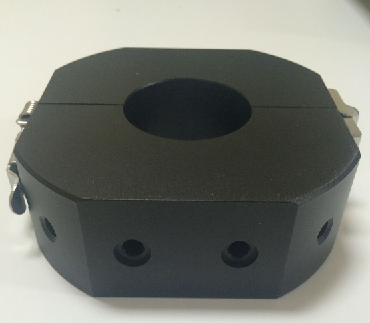

四、实物参考：
