瞬态地电波TEV传感器-局放测试用

局部放电测试传感器

瞬态地电波TEV传感器-局放测试用

特性：

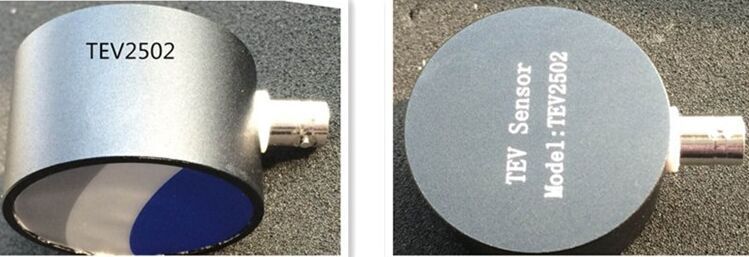

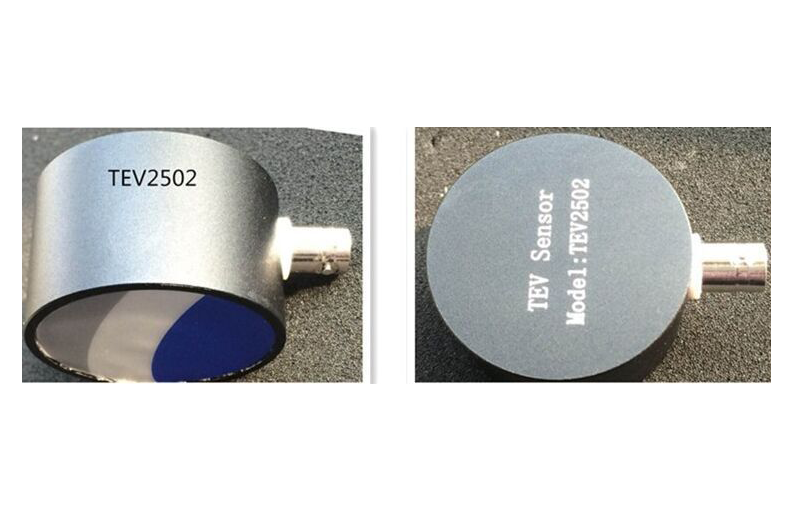

瞬态地电压传感器 Transient Earth Voltage Transducer

瞬态地电压传感器TEV

当局部放电发生时，高压设备铁磁外壳的表面会感应出脉动电压，作为瞬态地电压耦合器的TEV可以侦测出此脉动电压的波形与幅度，提供高压设备局放的判断及局放定位的依据。TEV频段响应可达800MHz；脉动响应速度可达几个纳秒（ns）。宽频段及快速响应保证了TEV探测局放的可信度，TEV附带磁性吸盘，可灵活的吸附在高压设备铁磁外壳的表面，并通过移动位置来找出最强局放讯号的区域，更快的完成局放定位工作。该TEV适用于具有铁磁外壳的高压油浸式变压器及高低压配电盘、GIS充气开关局放检测使用。

技术规格

工作频带（-10dB）	3MHz~ 50MHz
耦合损耗	<18dB
脉冲响应上升时间	<25ns
脉冲响应下降时间	<50ns
负载阻抗	50Ω
输出连接头	BNC 母端
重量	150g
外部尺寸	46mm X 30mm
