特性:

      传统的频率特性分析仪采用模拟电路扫频和信号检波,因为激励信号的谐波失真和检波对谐波频率信号的抑制等原因,分析测试结果精度低,抗干扰能力差.

系统概述

      传统的频率特性分析仪采用模拟电路扫频和信号检波,因为激励信号的谐波失真和检波对谐波频率信号的抑制等原因,分析测试结果精度低,抗干扰能力差。

     采用AD\DA、数字直接合成波形DDS的全数字频率特性分析仪和阻抗特性分析仪方案则完全克服了以上的技术缺陷,可以进行精密的系统激励和阻抗、频率特性扫描计算,测试快速、整机系统精度高、重复性好、抗干扰能力强。特别适用于测试测量放大器和滤波的频率特性、问服机构特性测定、医学或生物活体复阻抗特性分析仪、电子线路的阻抗和传导特性测定、开关电源的闭环特性、电子零部件的阻抗测定、与电子负荷装置相结合来测定燃料电池的交流阻抗等等广泛的工程应用。

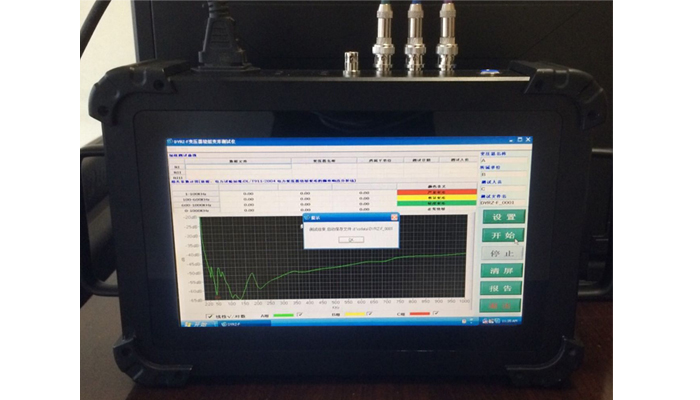

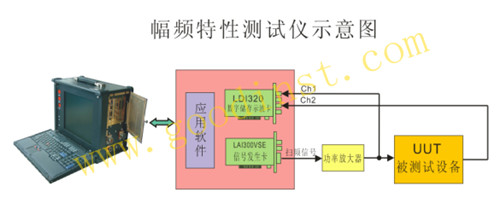

    我们采用DSP+FPGA技术,将信号产生、响应、FFT分析合成在一个模块中、特性分析仪方案以满足客户的直接测试分析需要。

系统特点

频率范围:0.001Hz~5.0MHz(设备本身可输出20MHZ)

波形数字直接合成(DDS)技术,激励频率纯度高,失真小

采样:ADC 100MSPS 16BITS

振幅:AC0.0V~20.0V峰峰值

输出波形:正弦波

输入通道数量:2通道

测试动态范围大,自动量程切换确保响应测量范围高达+80dB~—10dB

扫频速度:采样高速DMA方式,整个测量扫频周期<40s
