一、概述

6~35kV中性点不接地电网中的电磁式电压互感器（以下简称PT），当母线空载或出线较少时，因合闸充电或在运行时接地故障消除等原因的激发，会使电压互感器过饱和，可能产生铁磁谐振过电压，出现相对地电压不稳定、接地指示误动作、PT高压保险丝熔断等异常现象，严重时会导致PT烧毁，继而引发其它事故。这种情况就需要安装消谐器。

   消谐器其本质是一种高容量非线性电阻器，起阻尼与限流的作用，具有良好的限制电压互感器铁磁谐振的效果。如果6~35kV电网中性点不接地，母线上Y0接线的TV一次绕组，成为该电网对地唯一金属性通道。电网对地电容通过TV一次绕组有一个充放电的过渡过程。试验测得此时常常有最高幅值达数安培的工频半波涌流通过TV，有可能将TV高压熔丝熔断。而安装了消谐器后，这种涌流将得到有效抑制。

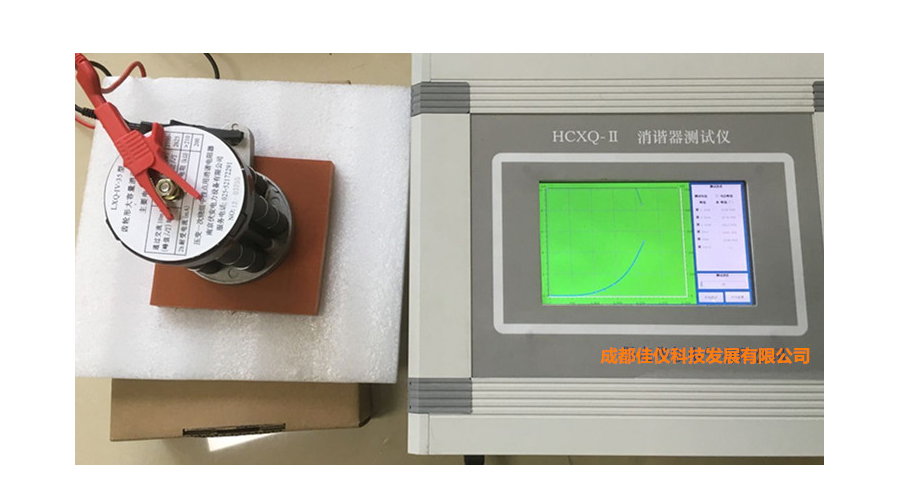

   消谐器的正常工作与否至关重要，为此我公司设计生产了XC-II型消谐器特性测试仪。XC-II型消谐器特性测试仪创新采用全自动化程控测试技术，能够对消谐器进行工频伏安特性测试，测量精度高；大屏幕图形化操作界面，效果直观；触摸式按钮操作，一键完成测试，极其方便；自带打印机能够及时输出测试结果。XC-II型消谐器特性测试仪是电力部门必备的测试仪器。

二、使用环境

Ø 适用于户内和户外；

Ø 环境温度：-20℃—50℃

Ø 环境湿度：≤80%RH

Ø 工作电源：AC:220V±10%  50Hz

三、主要技术参数及特点：

Ø 创新采用全自动化程控测试技术，测量精度高；

Ø 大屏幕图形化操作界面，效果直观；

Ø 触摸式按钮操作，一键完成测试，操作极其方便；

Ø 峰值，峰值/√2两种显示方式，适应不同参数标称方式；

Ø 0.3mA、0.5mA、1.0mA、3.0mA、5.0mA、10mA六档常用电流指标，覆盖全部消谐器电流指标；

Ø 自带打印机，自带时钟，能够及时输出测试结果；

Ø 仪器输出电流：0~20mA；

Ø 仪器输出电压：3000V；

Ø 仪器适用于6~35kV消谐电阻器

四、消协电阻器参数测量仪操作步骤：

1、先把消谐器的上下端分别用测试线夹与仪器面板上的试品接入端的2个接头连接好（此接入端不分正负）；

2、接入220V交流电源，打开电源开关按钮；

3、电流选择：软件启动完成后点击屏幕上的电流选项，选择需要检测的电流档，可以多选，软件默认选择测试全部电流档，全部测度不影响测试速度；

4、电压显示模式选择：点击“测试选项”栏中的“电压峰值”或“峰值/√2”可以切换电压显示模式，软件默认选择“峰值/√2”；

5、启动测试：点击“开始测试”按钮，系统自动开始测试，并依次显示测试结果，全部测试选项完成后系统提示完成；

6、打印结果：点击“打印结果”按钮，打印机将自动输出本次测试结果。
