仪器概述：

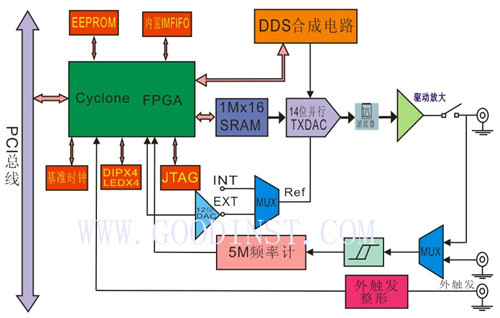

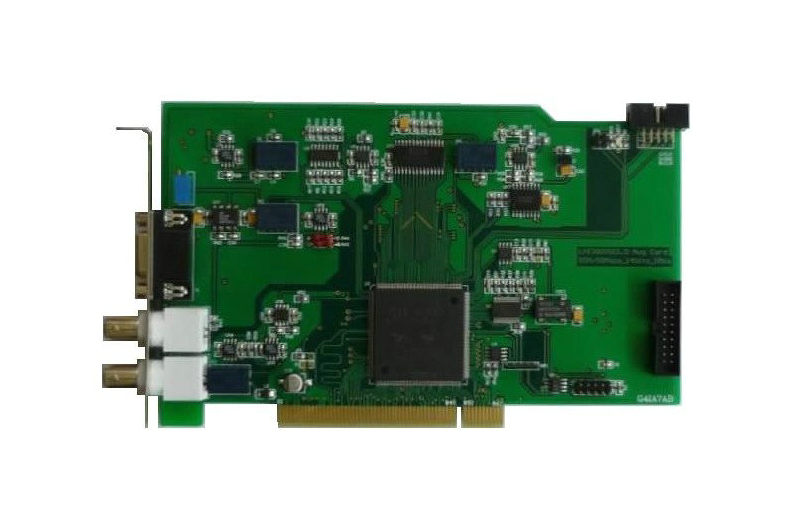

LAI300是一款采用直接数字综合 (DDS)技术的单通道任意波形发生卡，实现PCI总线结构插卡。采用大容量FPGA和SRAM技术实现DDS控制器驱动生成单路任意波形发生，输出从0.02Hz到10MHz，调节步长为0.02Hz。支持内部基准和外部时钟驱动。软件驱动的快速扫频输出可以产生频率/相位调制输出的效果。
收到触发信号后，可连续输出波形直到收到软件的停止命令，也可计数输出波形达到所设置的波形个数后停止输出。计数个数在1～4G间设置。在收到软件停止命令后，软件可选择使LAI300立即停止输出或将当前波形完整输出后再停止。
常规使用时可以选择正弦波、方波、三角波、锯齿、TTL、白噪声、高斯噪声、直流、梯形、指数、调频、调幅、PSK、ASK、FSK等常规波形，对波形进行调频、调幅处理，亦可输入用户指定波形文件或数学表达式生成所需的波形。支持对 LAI300进行二次开发，嵌入到自己的目标系统中，可广泛用于需要各种复杂信号源或激励源的情况，自动测控系统、通信系统测试、生产线产品测试、频率特性试验、实验室仿真等领域，具有很高的集成度、频率分辨率、可靠性和性价比。
|
|
应用：
|
|
技术指标：
|
可选型号：
|
LAI300/LAI300VSE
|
|
单台通道数： |
1CH波形输出+同步端+1路测频计数器+8个DI口+8个DO口+6路8位DAC
|
|
DA分辨率： |
14bit
|
|
频率分辨率： |
0.02Hz
|
|
波形频率： |
0.1Hz（DC）～5MHz
|
|
波形长度： |
LAI300:256Ksa/ch LAI300VSE: 1Msa/ch
|
|
波形幅度： |
0～±10V、0～±1V
|
|
波形个数： |
0～4095个或循环输出
|
|
DAC时钟： |
0 ～50MHz连续可调，步进为0.02Hz
|
|
频率稳定度： |
＜30ppm
|
|
输出阻抗： |
100Ω,输出电流50mA Vpeak=100mA
|
|
低通滤波： |
5MHz、1MHz、100KHz、10KHz、1KHz程控
|
|
直流精度： |
±0.1%（FS）
|
|
交流精度： |
±0.2%
|
|
谐波失真： |
-65dB（1KHz） ～ -56dB（100KHz）
|
|
总线接口： |
PCI2.2
|
|
尺寸： |
172mm×104mm×19mm
|
|
重量： |
0.2Kg
|
|
|
|
|
应用程序：

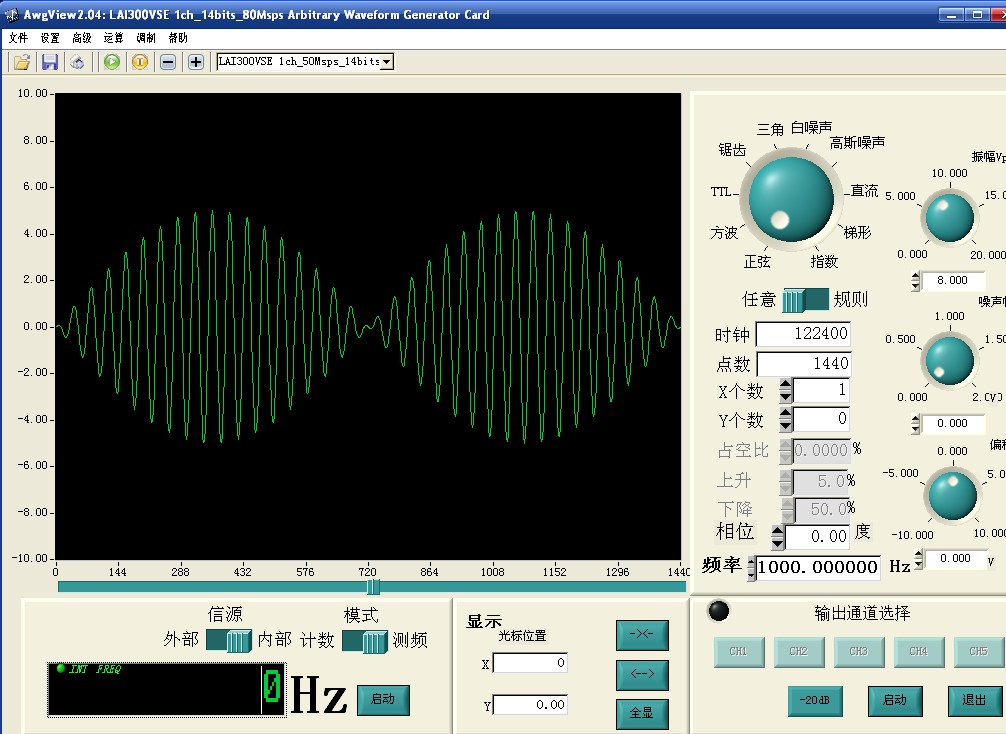

LAI300波形控制软件，控制面板为虚拟仪器风格的中文图形界面，集成了丰富的常用功能，运行支持Windows98\2000\XP操作系统。（详细信息参看下表）提供常用开发平台下的DEMO源代码(VC、CVI、VB、LABVIEW)和开发技术支持。
|
自检功能： |
板卡通过/失败测试
|
|
测频/计数： |
板上带一个24位模拟频率计/计数器
|
|
扫频控制： |
程序嵌入扫频控制
|
|
波形计算： |
X轴反相、Y轴反相、加、减、乘、拼接等
|
|
多卡扩展： |
利用同步端可扩展为多通道，软件支持5个通道
|
|
触发同步： |
软件触发、外触发
|
|
波形个数： |
0～4095个或循环
|
|
软件平台： |
Windows9x/NT/2000/XP
|
|
二次开发： |
可为用户开发专用的测控软件
|
|
|
|
|
|

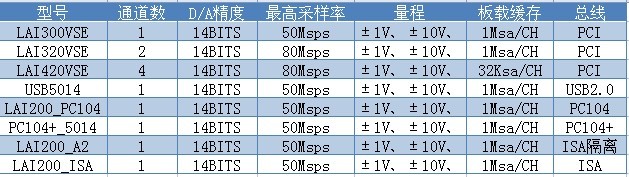

订购信息：
|
