任意波形发生卡



特性:

  • 安装和配置容易,支持即插即用,系统对其进行自动配置

  • 14bit的D/A 分辨率

  • 每台集成2CH并行同步波形输出

  • 自动校准零点

    仪器概述:

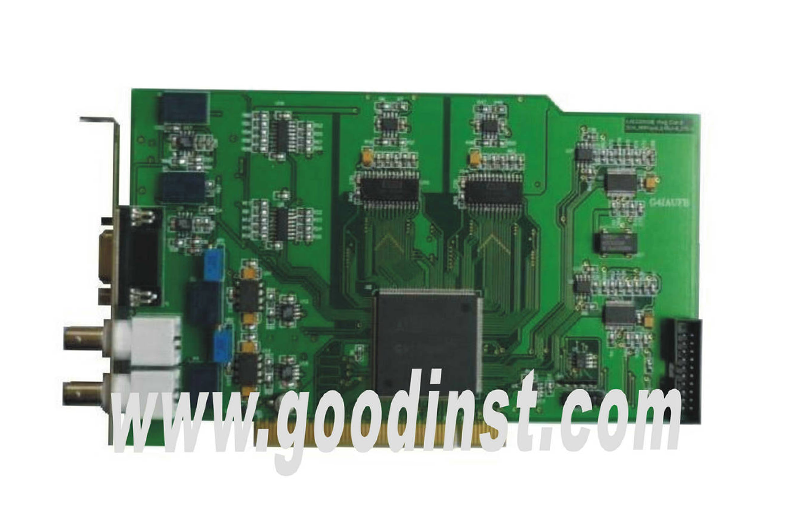

    LAI320VSE是一款采用直接数字综合 (DDS)技术的双通道任意波形发生卡,实现PCI总线结构插卡。采用大容量FPGA和SRAM技术实现DDS控制器驱动生成独立双路任意波形发生,输出从0.02Hz到10MHz,调节步长为0.02Hz。支持内部基准和外部时钟驱动。软件驱动的快速扫频输出可以产生频率/相位调制输出的效果。
    收到触发信号后,可连续输出波形直到收到软件的停止命令,也可计数输出波形达到所设置的波形个数后停止输出。计数个数在1~4G间设置。在收到软件停止命令后,软件可选择使LAI320VSE立即停止输出或将当前波形完整输出后再停止。
        常规使用时可以选择正弦波、方波、三角波、锯齿、TTL、白噪声、高斯噪声、直流、梯形、指数、调频、调幅、PSK、FSK、ASK等常规波形,对波形进行调频、调幅处理,亦可输入用户指定波形文件或数学表达式生成所需的波形。支持对 LAI320VSE进行二次开发,嵌入到自己的目标系统中,可广泛用于需要各种复杂信号源或激励源的情况,自动测控系统、通信系统测试、生产线产品测试、频率特性试验、实验室仿真等领域,具有很高的集成度、频率分辨率、可靠性和性价比。



    应用:
    • 任意波形产生

    • 自动测试系统

    技术指标:

    最高刷新率:

    80Msps

    单台通道数:

    2CH波形输出

    DA分辨率:

    14bits

    频率分辨率:

    0.02Hz

    波形频率:

    0.1Hz(DC)~5MHz

    波形长度:

    LAI320:256Ksa/ch,   LAI320VSE:1024Ksa/ch

    波形幅度:

    0~±10V

    波形个数:

    0~4096个或循环

    DAC时钟:

    0~80MHz连续可调

    频率稳定度:

    <10ppm

    输出阻抗:

    50Ω

    低通滤波

    5MHz、1MHz、100KHz、10KHz、1KHz程控

    直流精度:

    ±0.1%(FS)

    交流精度:

    ±0.5%

    谐波失真:

    -56dBc(10Hz~500KHz)、 -56dBc+20log(f/500K)

    总线接口:

    PCI2.2

    尺寸:

    181mm×110mm×10mm

    重量:

    0.2Kg



    应用程序:

        AwgView波形控制软件(中、英文版),控制面板为虚拟仪器风格的中文图形界面,集成了丰富的常用功能,运行支持Windows98\2000\XP操作系统。(详细信息参看下表)提供常用开发平台下的DEMO源代码(VC++、CVI、VB、LABVIEW)和开发技术支持。

    自检功能:

    板卡通过/失败测试

    测频/计数:

    扫频控制:

    波形计算:

    X轴反相、Y轴反相、加、减、乘、拼接等

    多卡扩展:

    触发同步:

    软件触发、外触发

    波形个数:

    0~4095个或循环

    软件平台:

    Windows9x/NT/2000/XP

    二次开发:

    可为用户开发专用的测控软件

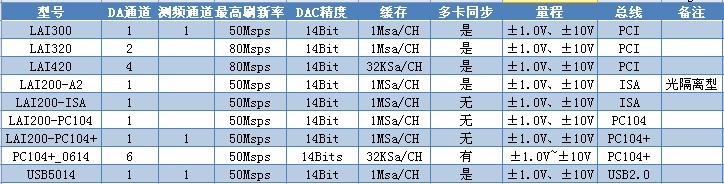

    订购信息:
