特性：

• 安装和配置容易，支持即插即用，系统对其进行自动配置

• 14bits的D/A 分辨率

• 每台集成4CH并行同步波形输出

• 自动校准零点

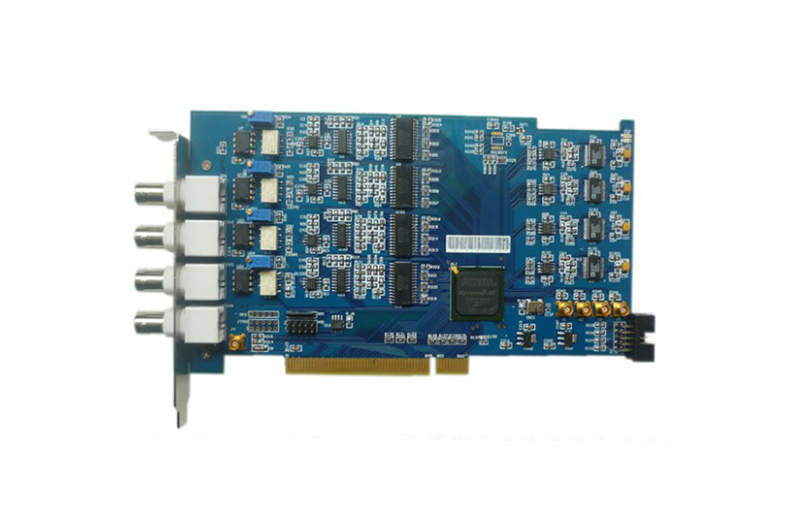

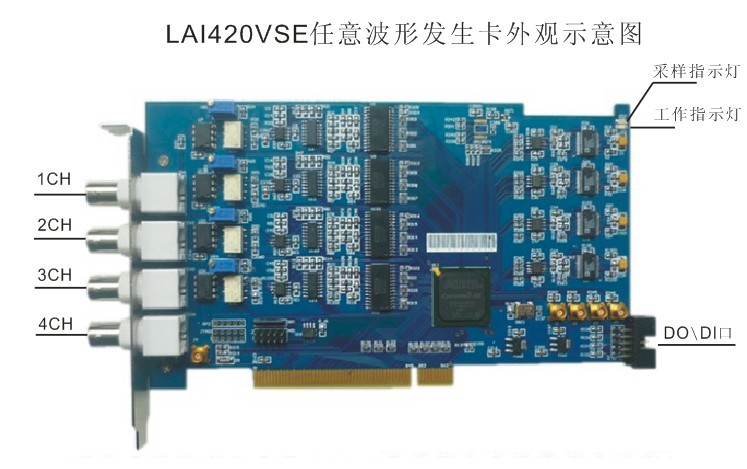

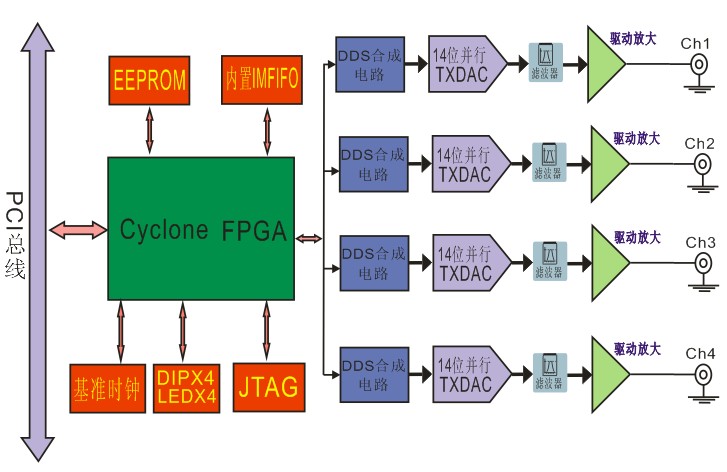

  仪器概述： LAI420VSE是一款采用4路14-Bit, Parallel Input Multiplying Digital-to-Analog Converter技术的4通道任意波形发生卡，实现PCI总线结构插卡。采用板载32Ksa/CH SRAM独立4路任意波形发生，输出从0.001Hz到5MHz，支持内部基准和外部时钟驱动。软件驱动的快速扫频输出可以产生频率/相位调制输出的效果。  收到触发信号后，可连续输出波形直到收到软件的停止命令，也可计数输出波形达到所设置的波形个数后停止输出。计数个数在1～4096间设置。在收到软件停止命令后，软件可选择使LAI420VSE立即停止输出或将当前波形完整输出后再停止。      常规使用时可以选择正弦波、方波、三角波、锯齿、TTL、白噪声、高斯噪声、直流、梯形、指数、调频、调幅、PSK、FSK、ASK等常规波形，对波形进行调频、调幅处理，亦可输入用户指定波形文件或数学表达式生成所需的波形。支持对 LAI420VSE进行二次开发，提供CVI、VC++、VB、LABVIW下的例程。嵌入到自己的目标系统中，可广泛用于需要各种复杂信号源或激励源的情况，自动测控系统、通信系统测试、生产线产品测试、频率特性试验、实验室仿真等领域，具有很高的集成度、频率分辨率、可靠性和性价比。     各通道完全独立，可锁定各通道相位差。

  应用： 任意波形产生 自动测试系统 多通道同步激励

  技术指标： 最高刷新率： 80Msps 单台通道数： 4CH波形并行输出 DA分辨率： 14bits 频率分辨率： 0.02Hz 波形频率： 0.1Hz（DC）～5MHz 波形长度： LAI420VSE:8Ksa/ch   LAI420VSEV2:32Ksa/ch 波形幅度： ±10V、±1V  波形个数： 0～4096个或循环 DAC时钟： 0~80Msps 频率稳定度： ＜10ppm 输出阻抗： 50Ω 低通滤波： 5MHz、500KHz、50KHz、5KHz程控 直流精度： ±0.1%（FS） 交流精度： ±0.3% 谐波失真： -65dBc 总线接口： PCI2.2 尺寸： 181mm×110mm×10mm 重量： 0.2Kg

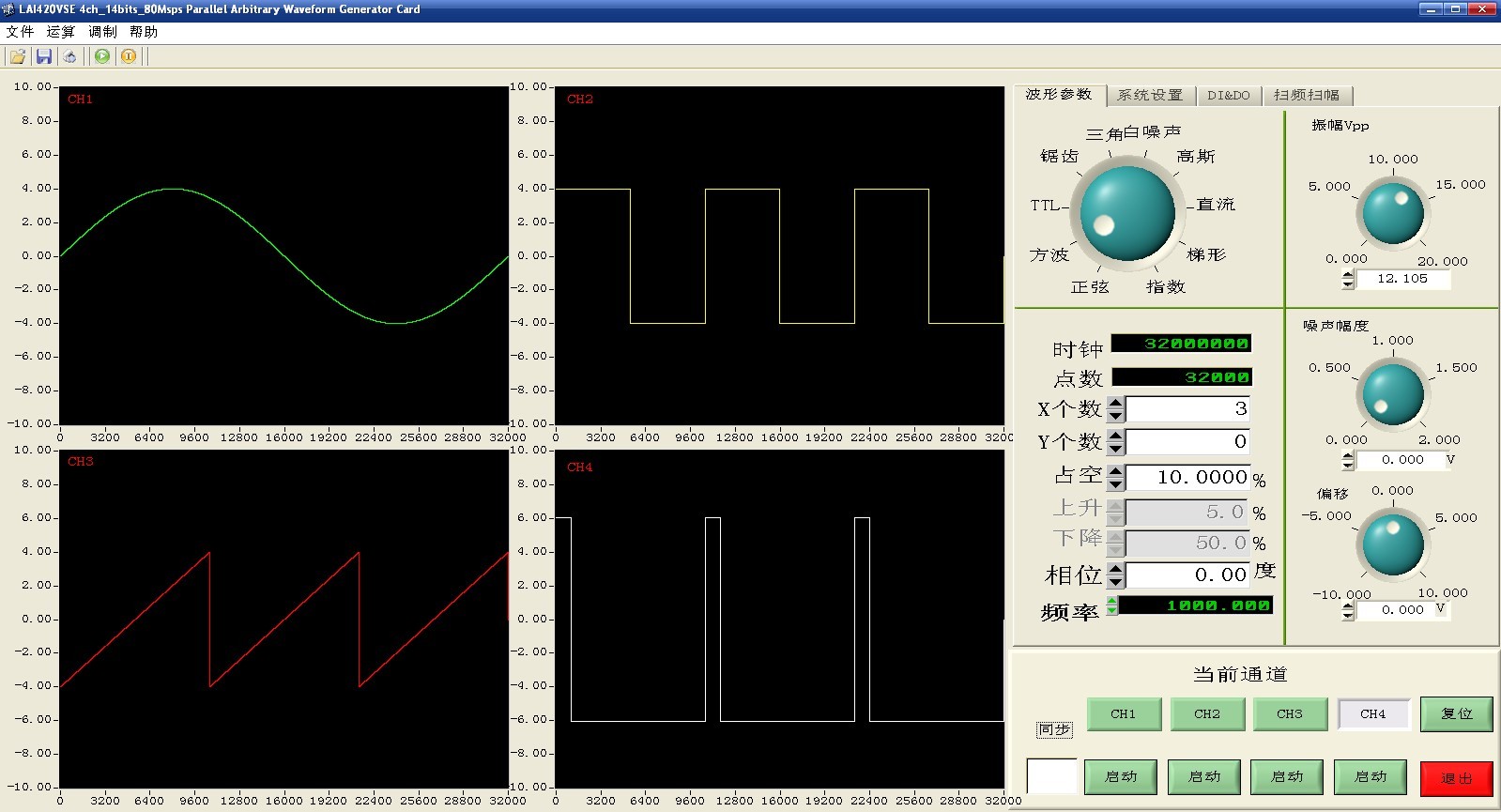

  应用程序：     AwgView波形控制软件(中、英文版)，控制面板为虚拟仪器风格的中文图形界面，集成了丰富的常用功能，运行支持WindowsXP操作系统。（详细信息参看下表）提供常用开发平台下的DEMO源代码(VC++、CVI、VB、LABVIEW)和开发技术支持。 自检功能： 板卡通过/失败测试 测频/计数： 无 扫频控制： 有 波形计算： X轴反相、Y轴反相、加、减、乘、FSK、PSK、ASK、FM、AM拼接等 多卡扩展： 有 触发同步： 软件触发、外触发 波形个数： 0～4095个或循环 软件平台： Windows9x/NT/2000/XP 二次开发： 可为用户开发专用的测控软件

  订购信息：
