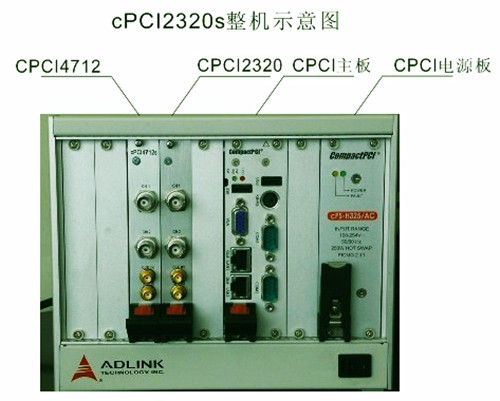

仪器概述：
cPCI2320是一款采用直接数字综合 (DDS)技术的双通道任意波形发生卡，实现PCI总线结构插卡。采用大容量FPGA和SRAM技术实现DDS控制器驱动生成独立双路任意波形发生，输出从0.02Hz到10MHz，调节步长为0.02Hz。支持内部基准和外部时钟驱动。软件驱动的快速扫频输出可以产生频率/相位调制输出的效果。
收到触发信号后，可连续输出波形直到收到软件的停止命令，也可计数输出波形达到所设置的波形个数后停止输出。计数个数在1～4G间设置。在收到软件停止命令后，软件可选择使立即停止输出或将当前波形完整输出后再停止。
常规使用时可以选择正弦波、方波、三角波、锯齿、TTL、白噪声、高斯噪声、直流、梯形、指数、调频、调幅、ASK、PSK、FSK等常规波形，对波形进行调频、调幅处理，亦可输入用户指定波形文件或数学表达式生成所需的波形。支持对 cPCI2320进行二次开发，嵌入到自己的目标系统中，可广泛用于需要各种复杂信号源或激励源的情况，自动测控系统、通信系统测试、生产线产品测试、频率特性试验、实验室仿真等领域，具有很高的集成度、频率分辨率、可靠性和性价比。
|
|
应用：
|
|
技术指标：
|
最高刷新率：
|
80Msps
|
|
单台通道数： |
2CH波形输出
|
|
DA分辨率： |
14bit
|
|
频率分辨率： |
0.02Hz
|
|
波形频率： |
0.1Hz（DC）～5MHz
|
|
波形长度： |
1024Ksa/ch
|
|
波形幅度： |
±10V ±1V
|
|
波形个数： |
0～4096个或循环
|
|
DAC时钟： |
0~80MHz连续可调
|
|
频率稳定度： |
＜10ppm
|
|
输出阻抗： |
50Ω
|
|
低通滤波： |
5MHz、1MHz、100KHz、10KHz、1KHz程控
|
|
直流精度： |
±0.2%（FS）
|
|
交流精度： |
±0.5%
|
|
谐波失真： |
-56dBc（10Hz～500KHz）、 -56dBc+20log（f/500K）
|
|
总线接口： |
cPCI
|
|
尺寸： |
160mm×100mm
|
|
重量： |
0.5Kg
|
|
|
|
应用程序：
cPCI2320波形控制软件，控制面板为虚拟仪器风格的中文图形界面，集成了丰富的常用功能，运行支持Windows98\2000\XP操作系统。（详细信息参看下表）提供常用开发平台下的DEMO源代码(VC、CVI、VB、LABVIEW)和开发技术支持。
|
自检功能： |
板卡通过/失败测试
|
|
测频/计数： |
无
|
|
扫频控制： |
无
|
|
波形计算： |
X轴反相、Y轴反相、加、减、乘、拼接等
|
|
多卡扩展： |
无
|
|
触发同步： |
软件触发、外触发
|
|
波形个数： |
0～4095个或循环
|
|
软件平台： |
Windows9x/NT/2000/XP
|
|
二次开发： |
可为用户开发专用的测控软件
|
|
|
订购信息：
|
型 号 |
最高DAC时钟 |
D/A精度 |
通道数 |
波形长度 |
|
cPCI2320s |
80MHz |
14位 |
2CH |
1024Ksa/CH |
|
|
|
|
|
|
|
配件：
安装光盘一张，BNC线2根，信号输出线2根，20芯数据线一根
|
