任意波形发生卡



                                                                                   可烧录固化任意波形发生卡

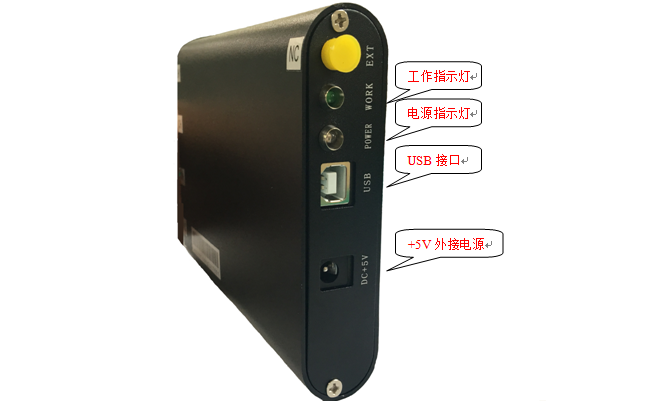

          USB5014任意波形发生卡,有一路波形输出。用户可用鼠标编辑所需的任意波形,也可选择正弦波、方波、三角波、锯齿、TTL、白噪声、高斯噪声、梯形、指数,可设置波形的幅度、频率、偏置量等参数。全表贴工艺、大规模FPGA技术,具有频率精度高、分辨率高、可靠性好、软件支持丰富等优点,可广泛用于个人实验室和自动测试系统。

1.2 技术性能指标
波形输出通道

波形频率 0.1Hz(DC) ~20KHz(-3dB)
频率分辨率 0.01Hz
DAC时钟 0~40Msps连续可调,步进为0.2Hz
通道数 1CH波形输出
波形长度 标配256Ksa/CH,可扩到512Ksa(1MBytes)
垂直分辨率 14位
频率稳定度 <30ppm
波形幅度 0~±9.8V、
波形个数 循环输出
输出阻抗 100Ω,输出电流50mA Vpeak=100mA
低通滤波 10KHz、1KHz、100Hz、10Hz程控
直流精度 ±0.1%(FS)
交流精度 ±0.2%
谐波失真 -65dBc(<1KHz)
软件平台 Windows7/XP
二次开发 提供常用开发平台下的DEMO源代码(VC、CVI、VB、LABVIEW、C++ Builder)。
