ATS860 双通道 8Bit 250MS/s 高速PCI 数据采集卡
概述：ATS860是目前市场上性价比最好的 250MS/s PCI 数据采集卡。拥有两个同步250MS/s ADCs，全可编程前端和任选的双端口内存，使得ATS860成为一款许多应用理想的数据采集卡，如超声测试、NMR 谱分析和雷达测试应用。
● 每通道250MS/s实时采样
● 双通道 8Bit 同步采样
● 100MHz 全功率带宽
● ±20mV 到±10V电压输入范围
● 44.5dB 信噪比
● NIST 可追踪校准
● 每通道16MB 采样存储深度
● 任选256MB采样存储器
● 触发输入输出连接插头
● 半长PCI 卡
● API 面板控制软件允许快速起动
● 二次开发SDK C/C++ ，VB 和 LABVIEW
● AzarDSO示波软件和数据连续存盘记录软件

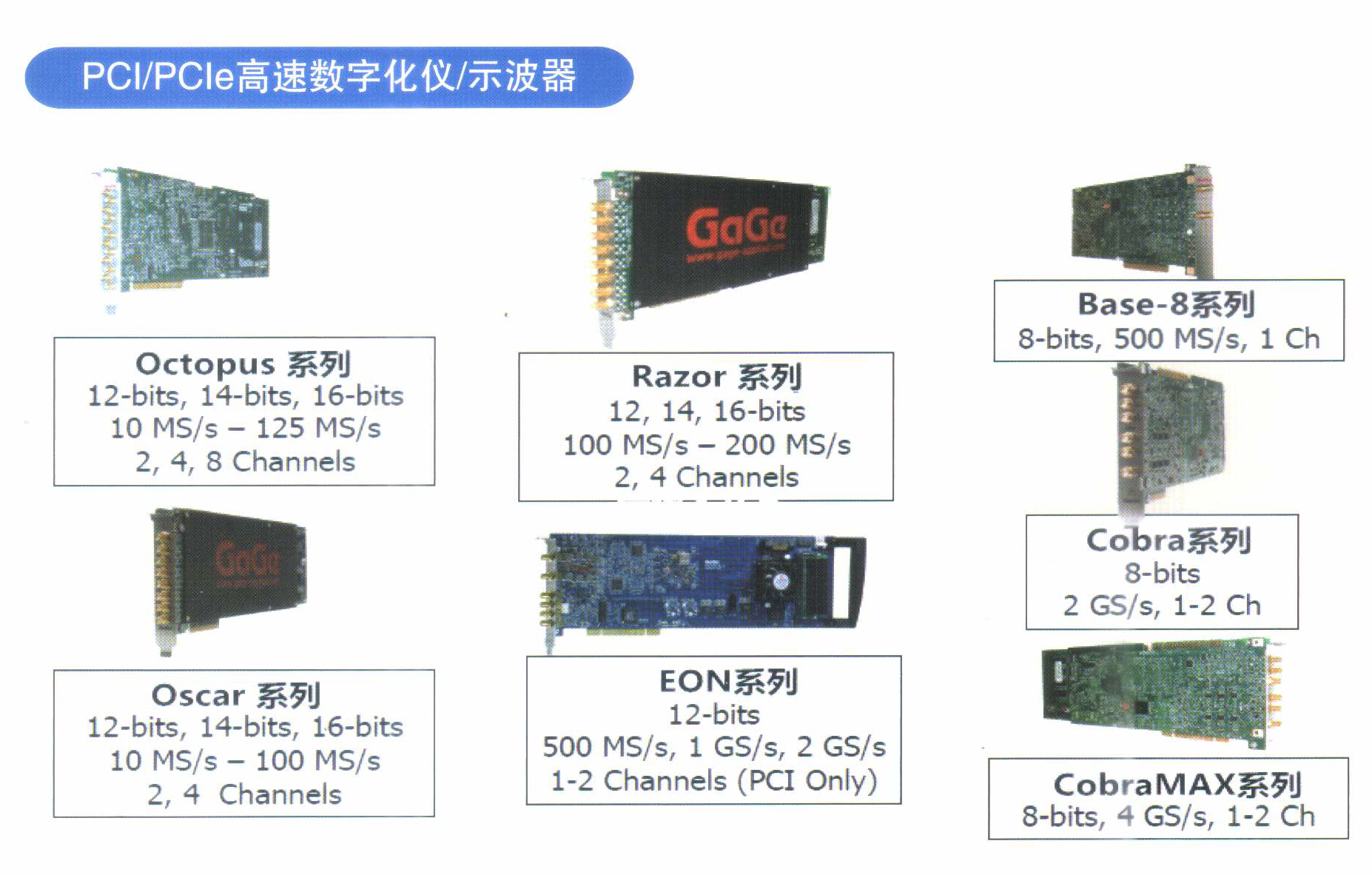

Octopus 系列多通道PCI 高速采集卡
Gage Octopus 系列多通道PCI高速采集卡具有单个PCI插槽8通
道125MHz/12Bit/每通道同时采样,板载内存可达4GB，多块Octopus
PCI卡可组成高达64个通道采集系统。
特性：
● 2，4，8数字化通道
●10，25，50，65，100，125MS/s 采样/每通道
●12Bit/14Bit/16Bit 垂直分辩率
● 128MS到4GS板载采集内存
● 100MHz 带宽
● 全特性模拟前端，软件控制输入范围(±100mV，±200mV
±500mV, ±1V, ±5V, ±10V) 藕合方式 (AC , DC)，阻抗(1MΩ或50Ω)
● 外触发，绝对最大输入电压±15V，电压范围±1V，±5 V，带宽>100MHz
操作系统 Windows Vista / XP
应用软件：标准板示波软件，数据采集软件
SDK C/C++/VB.net for Windows
SDK for Labview
AL8100C 四通道/100MHz, 双通道/200MHz, 单通道/400MHz ,8Bit,PCI高速数据采集卡
模拟部份：
● 4个模拟输入通道
● AC/DC 耦合，软件可选
● 50Ω输入阻抗/高输入阻抗，每通道软件分别可选
● 全输入电压范围20mVp-p ~ 2Vp-p
● 高带宽 DC-80 MHz -3dB
● 细微偏移控制±500mV
● 8位垂直分辨率
● 100MS/s采样在所有四通道，200MS/s采样在双通道，400MS/s采样在单通道
● 采样速率 400MHz,200MHz,100MHz,50MHz,25MHz ,12.5MHz 至 781KHz
触发源：
● 软件触发
● 内部触发连接输入，TTL，可编程极性
● 外部触发输入（BNC连接）可编程触发域值-5V至+5V和极性。
● 50Ω和1KΩ输入阻抗，软件可选。
● 信号域值触发
● 编码位置触发，适用于扫描应用
触发输出
● TTL输出 2V
● 可编程极性输出
● 脉冲表示采集的开始和结束
软件
ALDigiScope示波软件，C/C++，/VB ，VC.Net
Agilent U1071A, Acqiris DP1400 高速PCI数据采集卡，双通道，2Gs/s采样
主要特性：
● 双通道，8 Bit 数据采集卡
● 最高每通道1G采样速率，单通道方式最高2G采样速率
● 256K采样点到256M采集存储器
● 50 Ω输入阻抗时，最高可达1 GHz 带宽，测量范围50 mV 至5 V输入量程
● 1 MΩ输入阻抗时，最高250 MHz 带宽，测量范围50 mV 至50 V输入量程
● 低功耗（小于16 W）任选256MB存储器 （小于20 W ）
● 自动同步总线适用于触发信号和时钟分布
● 任选的同步多缓存采集读取模式，便于增强测量吞吐率
● 设备驱动接口包括Windows®, VxWorks, LabViewRT和Linux
应用程序语言包括MATLAB®, C/C++, Visual Basic, LabVIEW和 LabWindows/CVI
相关产品型号：
U1071A-001 双通道，8Bit ,1GS/s 采样，单通道2GS/s 采样 256K至256MB存储器
U1071A-002 双通道，8Bit ,500MS/s 采样，单通道1GS/s 采样 256K至256MB存储器
U1071A-004 双通道，8Bit ,200MS/s 采样，0.5G/s到 1GS/s 采样 256K至256MB存储器
Agilent U1069A, Acqiris DP214/235/240 高速PCI数据采集卡,单通道，2Gs/s采样
主要特性：
● 2 GS/s 采样率
● 双和单通道方式
● 高达1 GHz 带宽
● 最高16MS采样存储器
● 全特性50 Ω 输入阻抗，具有内部校验
● 前端设计带内部校准和输入保护
● 完全的预触发和后触发
● 多用途I/O连接，适用于触发，时钟，参考，和控制信号
● 内置5ps触发时间内插器(TTI) 适于精确时间测量
● 低死区时间(< 800 ns) 连续记录时间戳
● 设备驱动接口包括Windows®, VxWorks, LabViewRT和Linux
应用程序语言包括MATLAB®, C/C++, Visual Basic, LabVIEW和 LabWindows/CVI
相关产品型号：
U1069A-001 单通道 2GS/s
U1069A-002 双通道 500MHz , 单通道1GS/s 256K 至 16MB
U1069A-003 双通道 1GS/s , 单通道2GS/s 128K 至 8MB
U10701A Acqiris DP310 单通道 , 12Bit/420MS/s 4MB高速采集卡
Acqiris DP308单通道 , 12Bit/200MS/s 4MB高速采集卡
Acqiris DP306单通道 , 12Bit/100MS/s 4MB高速采集卡
● 100MS/s DC 耦合标准输入，300MS/s AC 耦合 HF 输入
● 带宽 DC-100MHz (3dB)
● 最大输入电压 15V AC
● 4MB 采样存储器，可扩展到256MB
● 高速PCI 总线传输每秒100MB/s
● 软件驱动 windows/xp二次开发 C/C++/VB /Labview/MatLab 应用代码例程
AL83GT PCI-E 使用双1.5GS/s, 8Bit A/D 转换器数字化模拟输入信号
采样速率从3GS/s到250KHz,双通道同步采集，软件触发，编码触发
模拟输入部分：
● 1或2个模拟输入通道
● 软件触发
● AC/DC 耦合，软件可选
● 编码触发
● 50Ω/50KΩ输入阻抗-软件可选
● 内部触发连接 （TTL）3针插头
● 电压输入范围：125mV,250mV,500mV,1V,2V 峰-峰值
● 外部触发输入，可编程域值（BNC）
● 带宽：DC-1000MHz -3dB,AC 100KHz-1000MHz
● 任意通道信号域值触发组合每通道可遍程域值
A/D转换采样控制
● 2通道
● 预触发和后置触发延迟采集
● 最大采样率:单次单通道 3GS/s ，双通道
● 自动重置同步采样1.5GS/s (3GHz 配置)
● 最小采样率：250KS/s 单次内时钟
采样率
● 采样率：3GHz,2GHz 或 1GHz (取决于配置)
● 512MB 标准，可至4GB
连接头
● 1或2个BNC连接头适用于模拟信号输入
● BNC连接头适用于时钟/参考输入输出
● BNC连接头适用于触发输入输出
● 16位数字I/O或ENCTRIG连接头，
多达四路编码器 （多路复用）
● 内部触发I/O连接头（3针管脚）
● PCI接口卡边缘连接头（64位）
相关产品型号：
AL8xGT 8位 1或2通道 最高3GS/s数据采集卡 512KB 标准内存，最大4GB 内存
AL81G 8Bit 1个通道 最高1GS/s 采样 板载内存64MB ，任选256MB 存储器
AL8500 8Bit 1个通道 最高500MS/s 采样 板载内存64MB ，任选256MB 存储器
AL8200 8Bit 1个通道 最高200MS/s 采样 板载内存64MB ，任选256MB 存储器
ULTRAVIEW 超高速PCI-E数据采集卡，具有超深度
板载內存（8GB），和可配置的Xilinx Virtex FPGA
1.AD12 系列12 Bit,500MS/s PCI Express 超高速采集卡
AD12 系列具有两个500MS/s 12Bit ADCs,板载4GB或8GB DDR2 DRAM，能够直接以每秒1.4GB/s传输数据到计算机内存，采样速率由板上的振荡器或外部时钟输入控制，频率范围从10MHz ~500MHz,双通道同步进行采样,逻辑控制由Xilinx XC5VLX控制
特性：
● A/D 转换 12 Bit
● 信噪比 63dB
● 模拟输入范围 -350mV ~ + 350mV ( 不要超过800mV )
● 模拟输入阻抗 50ohms // 2pF
● 模拟输入带宽 3MHz ~ 2.3GH (3dB BW )
● 采样速率 20MHz ~ 500MHz
● 任选的外触发输入信号 AC 藕合
软件包括示波软件，图形显示，存储回放。二次开发（VC，VB）
相关产品型号：
|
产品名称
|
最大采样速率
|
最小采样速率
|
分辨率
|
内存
|
A/D 通道
|
|
|
3 GS/s
|
500 MS/s
|
8 bits
|
4 or 8 GB
|
1, 2
|
|
|
500 MS/s
|
20 MS/s
|
12 bits
|
4 or 8 GB
|
1, 2
|
|
|
400 MS/s
|
20 MS/s
|
14 bits
|
4 or 8 GB
|
1, 2
|
|
|
160 MS/s
|
10 MS/s
|
16 bits
|
4 or 8 GB
|
1, 2
|
Razor Composcope 12~~16位, 200MHz 多通道高速数据采集卡
● 2或4通道数据高速采集卡
● 100MHz 或200MHz 最大采样速率
● 12~~16位 垂直分辩率
● 128MS 至 2G 板载内存
● 65MHz 或 125MHz 输入带宽
● 全尺寸，单槽PCI 卡
● 全特性前端，软件控制电压输入范围，耦合，阻抗
● 33Bits,66MHz PCI标准200MHz传输到PC内存
● 易于用外部和参考时钟输入输出集成
● 外部触发输入输出
● 可编程示波软件 CompuScope 数据采集
● 二次开发 C/C++/VB, LabView ,MABLAB
性价比最优产品：
Gage BASE-8 PCI总线 单通道，8Bit，500MHz 采样 存储深度128K至 256MB
ATS860 PCI 总线 双通道8Bit ,250MHz 采样,16MB至256MB存储深度
TP801-AWG PCI总线 双通道，8Bit ,100MS/s 采样 128K 存储深度
DAS/4020 PCI总线 4通道 12Bit ，20MHz ,同步采集卡，32K FIFO
 |
