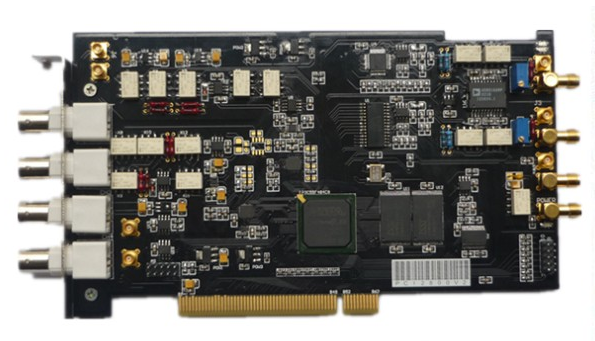

高速并行数据采集卡



特性:

PCI2800:2Ch14Bits100Msps采集卡+1路DDS+1路ARB









PCI2800V2是PCI8200的升级版,实现了功能的完善和改进。

PCI2800V2:示波+波形+扫频 多功能卡

2个通道的并行数据采集最高采样率80Msps,输入电压40V,板载1Msa/ch内存;

1个通道的任意波形发生器,

1个通道的正弦波发生器, 输出电压峰值可到19.99V/50MHz

1个通道的+5V电压程控输出,具有过流保护功能;

1个通道的外触发端口;

8个程控I/O输出功能:

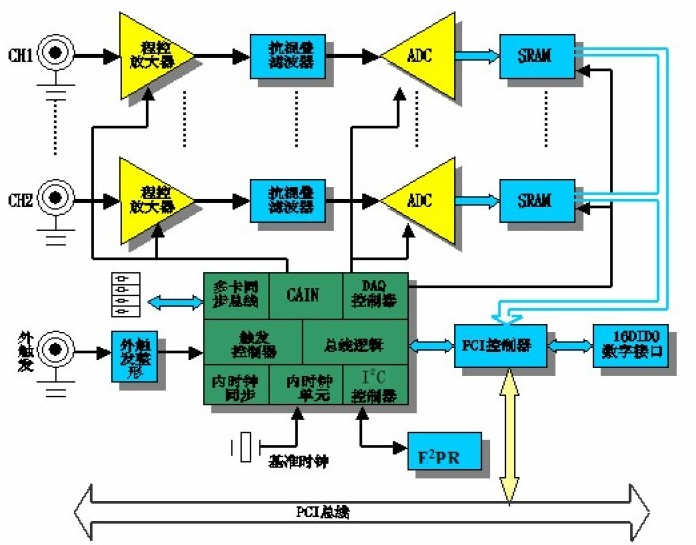

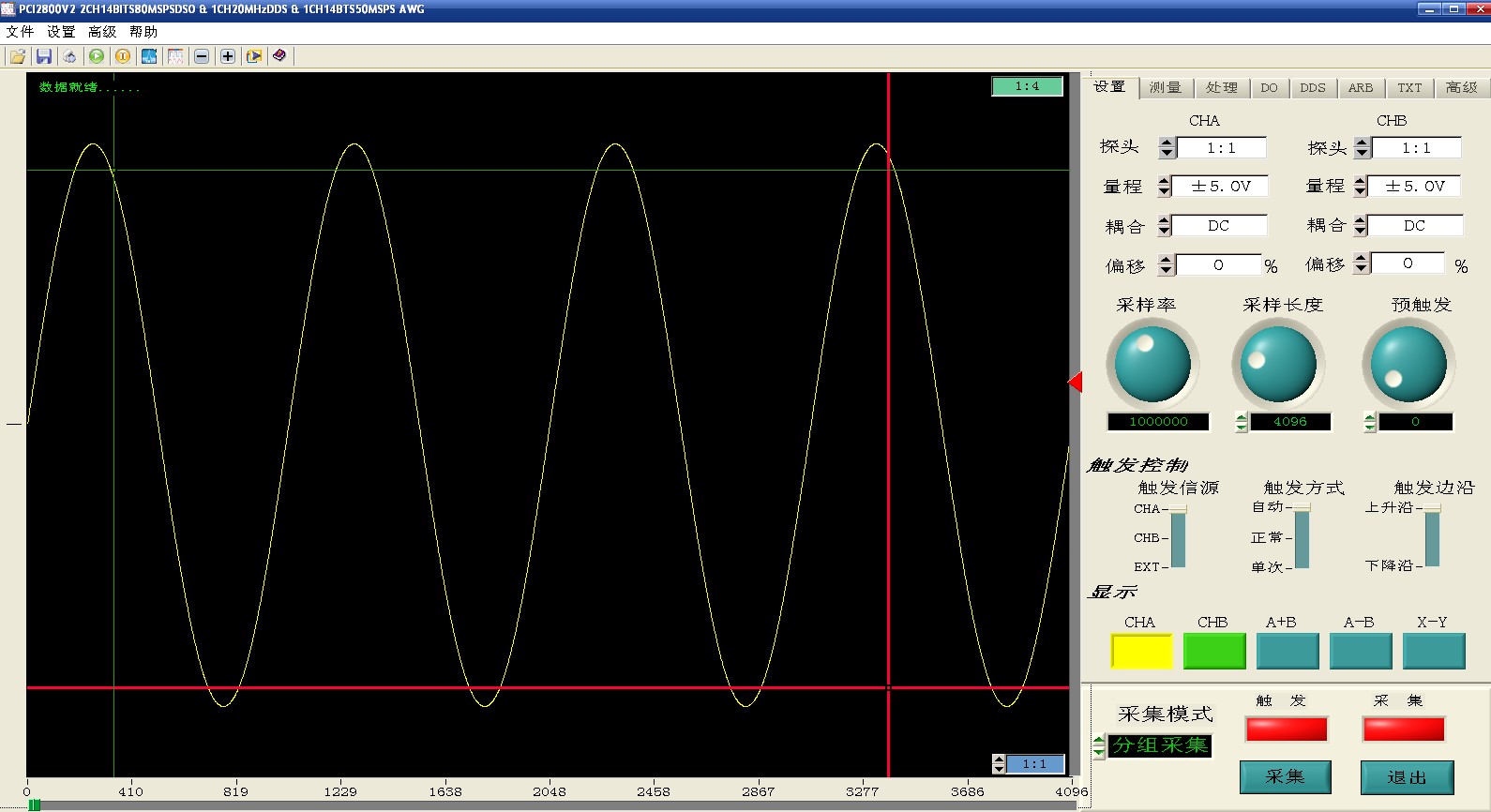

    PCI2800V2是一款集数据采集、信号产生、扫频于一体的产品,继承了PCI8200的优点并进一步实现功能的精细程度。将它插入计算机PCI槽上,再运行DsoView虚拟示波器软件、性能优良的数字存储示波器。它具有数据采集、测量信号、过程监测、多种触发等功能,因此大量应用于高速的数据采集系统、自动测试系统、自动控制系统。

PCI2800V2采集部分主要性能指标



最大采样率:

100Msps

单台通道数:

并行双通道

AD分辨率:

14bits,系统精度:≤±0.3%

存储容量:

每通道最大1Msa/CH

量程:

±100mV~±20V(共分9挡)

输入方式:

BNC单端双极性电压输入

输入阻抗:

1MΩ;输入电容≤25pF

输入信号带宽:

0Hz~20MHz

通道间相位差:

≤0.3°(0Hz~1MHz)

带内波动:

≤±0.1Db(0Hz~300KHz)

时基范围:

100MHz~1KHz分15挡

耦合方式:

AC/DC

触发模式:

正常、自动、单次

触发边沿:

上升、下降

触发模式:

正常、自动、单次

触发通道:

CHA、CHB、EXT

通道间隔离度:

≥80dB

尺寸:

187mm×112mm

重量:

0.2Kg



PCI2800V2 信号发生部分主要性能指标



参数

任意波形部分(ARB)

正弦波形部分(DDS扫频)

波形频率

0.1Hz(DC) ~5MHz

0.1Hz~50MHz

频率分辨率

△F=0.02Hz

0.02Hz

DAC时钟

0~80Msps



通道数

1CH

1CH

波形长度

16Ksa



垂直分辨率

14bits

14bits

频率稳定度

<10ppm

<10ppm

波形幅度

0~±10V

0~±10V

波形个数

循环输出



输出阻抗

50Ω,输出电流50mA Vpeak=50mA

50Ω,输出电流50mA Vpeak=50mA

低通滤波

无

 无

直流精度

±0.3%(FS)

±0.5%(FS)

交流精度

±0.3%(FS)

±0.5%(FS)

谐波失真

-65dB(<1KHz)、 -58dBc(100KHz)



软件平台

Windows2000/XP

二次开发

提供常用开发平台下的DEMO源代码(Vc++、Cvi、Vb、LabView下例程及源代码
