高速并行数据采集卡

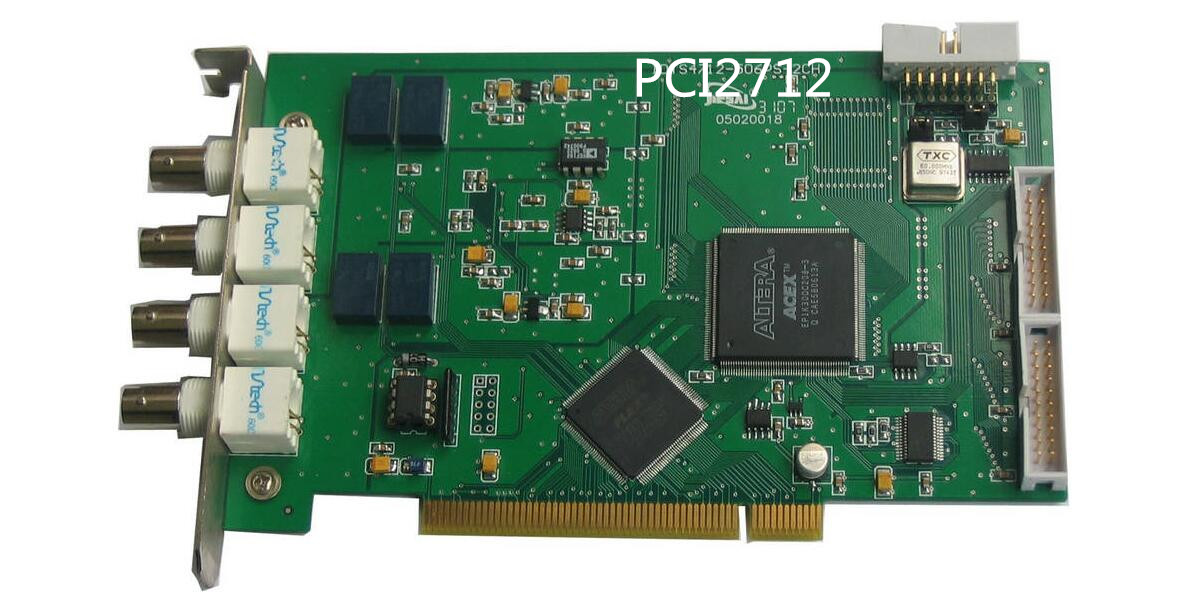

产品名称: PCI2712 并行2Ch12Bits50Msps高速数据采集卡

功能分类: 高速并行数据采集卡

接口类型: PCI总线

特性:



  • 32Bit PCI总线接口,支持即插即用,系统对其进行自动配置

  • 12bit的A/D 分辨率

  • 每台集成2通道并行同步采集,每通道最高采样率20MSps,每通道独立的8个可程控量程档

  • 自动校准零点和自检功能

  • 采集深度达到每通道4M样点

  • 多种触发模式,正、负延时功能

  • 单次或多次触发记录

  • 每通道缓存4M字节或16M字节(SDRAM)

  • 多卡同步扩展









仪器概述:
PCI2712数据采集卡采用先进的技术和工艺,并且各通道独立的A/D,放大器和缓存,使得该产品具有多卡同步扩展、高速并行采集、大容量缓存、相位差极小、精度高等重要性能,非常适合组建多时基、多通道虚拟仪器系统。



应用:
  • 高速数据采集

  • 更多通道数并行数据采集

技术指标:

最大采样率:

20MHz,2个档程控设置

单台通道数:

并行2通道同步采集

AD分辨率:

12bit,系统精度:≤±0.5%(直流)

存储容量:

每通道最大4M字节(可扩展到16M字节)

量程:

±1V~±10V(共分2挡)

输入方式:

BNC单端双极性电压输入

输入阻抗:

1MΩ;输入电容≤25PF

输入信号带宽:

0Hz~10MHz/8MHz

通道间相位差:

≤1°(0Hz~2MHz)

带内波动:

≤±0.1dB(0Hz~1MHz)

信噪比:

≥55dB/56dB

通道间隔离度:

≥90dB

扫频振动:

2.5G (峰峰值)

尺寸:

204mm×122mm×19mm

重量:

0.2Kg





应用程序:

DaqView 2.0于1998年推出的数据采集虚拟仪器软件,可以运行在Windows 95/98/ME系列操作系统上,支持动态所有的全系列瞬态采集分析产品。(详细信息参看下表)提供常用开发平台下的DEMO源代码和开发技术支持。

界面:

全汉字图形界面,完善的中文在线帮助

硬件兼容性:

采用标准微机做工作平台,从Pentium到Pentium Ⅲ

波形存储:

自动存盘功能、自动存储配置、自动波形回放

高级功能:

具有FFT频谱、功率谱、微积分、数字滤波等多种数据处理功能

波形运算:

1、立即特征值计算,快速浏览数据特性

2、波形多次累加和功率谱密度多次累加

3、微分算法带有滤波特性,抑制高频噪声和量化噪声

4、测试电压数据自动转换为物理量显示和计算

波形打印:

支持各种打印机,打印效果所见即所得(WYSIWYG)

二次开发:

可为用户开发专用的测控软件

其他功能:

多通道文件格式,实验波形打包存储,保证数据完整性



订购信息:

型 号 最高采样率 A/D精度 通道数 存储深度
PCI2712 20~50Msps 12位 2CH 4Msa/CH
注:存储深度可扩展为16Msa/CH


配件:

1、安装光盘一张

2、同轴线4根、外触发连接线1根、同步+外触发线1根

3、检测报告、合格证、装箱清单
