高速并行数据采集卡



1、板卡介绍:

NET4814是一款集数据采集,将它插入计算机网口上,再运行DAQVIEW3.0 数据采集分析软件,
便可组成一套价格便宜、人机界面友好、性能优良的数据采集系统。它具有数据采集、测量信号、过程
监测、多种触发等功能,因此大量应用于高速的数据采集系统、自动测试系统、自动控制系统。

2、性能指标:

最大采样率: 80Msps
单台通道数: 并行4CH 采集
ADC 分辨率: 14Bits,系统精度:≤±0.3%
存储容量: 每通道最大1Msa/CH
量程:±100mV±200mV±500mV±1.0V、±2.0V、±5.0V、±10.0V(共分7挡)
输入方式: BNC 单端双极性电压输入
输入阻抗: 1MΩ;输入电容≤25pF
输入信号带宽: 0Hz~15MHz
通道间相位差: ≤0.05°(正弦波1KHz)
带内波动: ≤±0.1dB(0Hz~300KHz)
时基范围: 80Msps~1Ksps 分15 挡
耦合方式: DC
触发模式: 正常、自动、单次
触发边沿: 上升、下降
触发模式: 正常、自动、单次
触发通道: CHA、CHB、CHC、CHD 、EXT
通道间隔离度: ≥80dB
尺寸: 142mm×112mm
重量: 0.2Kg
功耗: 5V800mA 典型值

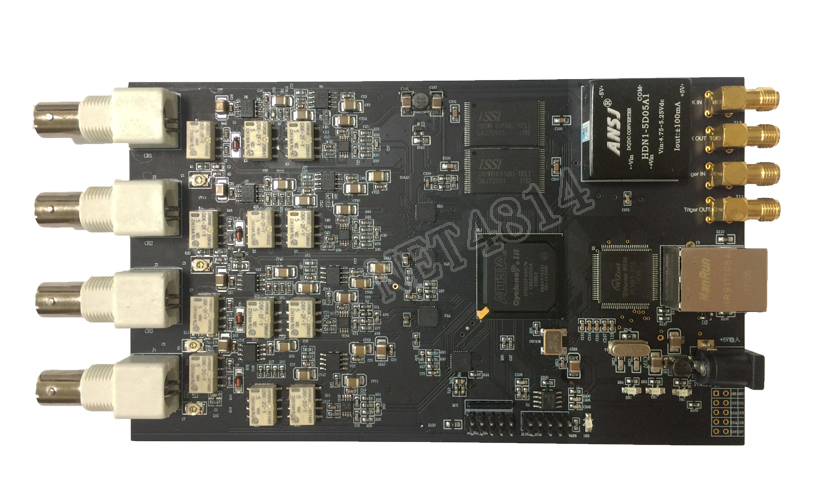

实物拍摄
