仪器概述：

采用同步并行设计，卡上集成了2片高速100Msps 14-bit A/D转换器，和2个独立的高速精密运算放大器和精密衰减滤波网络组成程控增益通道，配用选件-前置放大器可实现±100mV～±10V的大动态信号采集；每个通道的增益误差和零点漂移都可以独立地由DAQ控制器微调消除，因此该产品具有很高的测量精度和相位一致性，板上没有手工调节的器件，具有较高的工作可靠性和稳定性。
采集卡设计了独立的时间基准和时钟控制器，系统内的多个采集卡可以不同的采样频率工作。通过软件设置将系统触发线和时钟线级联起来，采集系统在统一的时钟和触发控制下实现全同步采集。A/D转换的最高采样频率为100Msps，按1、2、5、10分频实现8档采样率设置；每通道最大采样深度可达到64Ksa。通过特殊设计的环形缓冲器实现预触发存储功能，特别适合工程上的单次过程信号记录。预触发和触发后的延时可以达到最大采集长度。
PCI2814具有丰富的触发功能，包括软件（手动）触发、内触发、外触发。内触发电平在当前量程范围内自由设置，可以设为上升沿、下降沿、双电平内、双电平内外触发等模式；外触发信号符合TTL电平标准，可以选择上升沿或下降沿有效，通过对多种模式的触发设置确保对各种特征信号的准确捕捉。
PCI2814采用大规模现场可编程阵列电路设计，集成度和可靠性高，满足特殊用户的测试功能与时序要求。

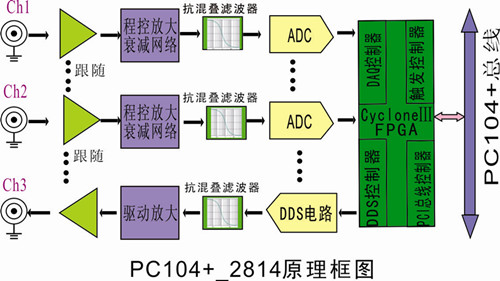

 PCI2814高速数据采集卡原理图

用：

• 车载、舰载嵌入式高速数据采集

• 频率幅度曲线测试

技术指标：

驱动程序
WindowsXP,WIN7

应用程序
提供常用开发平台下的DEMO源代码和开发技术支持
