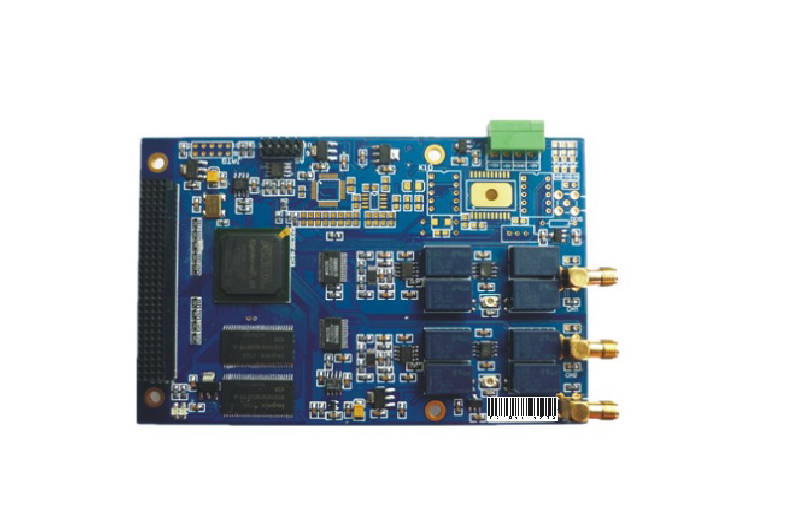

PC104+



特性:

  • 并行设计,2个独立增益程控通道
  • 配用选件实现±100mV~±10V的大动态信号采集
  • 测量精度高、具有相位一致性
  • 触发功能有:软件(手动)触发、内触发、外触发
  • 标准PC104+板卡设计

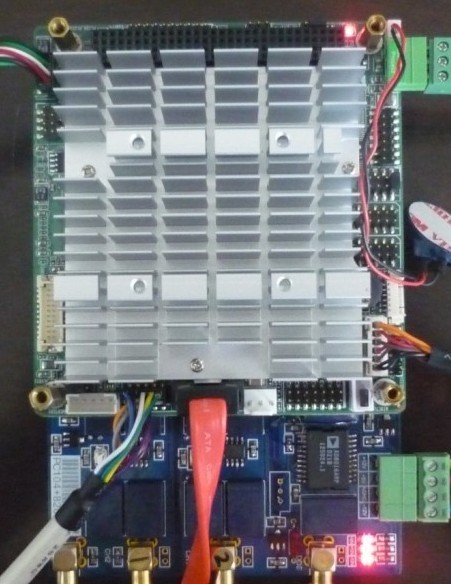

  • 小尺寸结构、堆栈式连接、轻松的总线驱动

仪器概述:
采用同步并行设计,卡上集成了2片高速50Msps 12-bit A/D转换器,50M小封装晶振,和2个独立的高速精密运算放大器和精密衰减滤波网络组成程控增益通道,配用选件-前置放大器可实现±100V~±10V的大动态信号采集;每个通道的增益误差和零点漂移都可以独立地由DAQ控制器微调消除,因此该产品具有很高的测量精度和相位一致性,板上没有手工调节的器件,具有较高的工作可靠性和稳定性。
采集卡设计了独立的时间基准和时钟控制器,系统内的多个采集卡可以不同的采样频率工作。通过软件设置将系统触发线和时钟线级联起来,采集系统在统一的时钟和触发控制下实现全同步采集。A/D转换的最高采样频率为50Msps,按1、2、5、10分频实现8档采样率设置;输入动态范围信号为±1V。每通道最大采样深度可达到4Msa。通过特殊设计的环形缓冲器实现预触发存储功能,特别适合工程上的单次过程信号记录。预触发和触发后的延时可以达到最大采集长度。
PC104+_4712具有丰富的触发功能,包括软件(手动)触发、内触发、外触发。内触发电平在当前量程范围内自由设置,可以设为上升沿、下降沿、双电平内、双电平内外触发等模式;外触发信号符合TTL电平标准,可以选择上升沿或下降沿有效,通过对多种模式的触发设置确保对各种特征信号的准确捕捉。
PC104+_4712采用大规模现场可编程阵列电路设计,集成度和可靠性高,满足特殊用户的测试功能与时序要求。

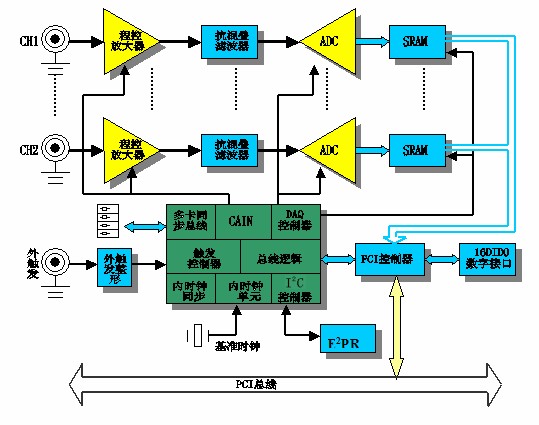

PC104+_4712高速数据采集卡原理图





应用:

  • 高速数据采集

  • 更多通道数并行数据采集

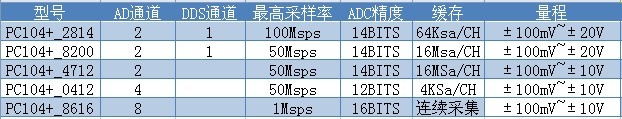

技术指标:

每通道最大采样速率
50Msps
A/D精度
12bit
DDS输出

通道数
并行2通道
存储深度
4M/CH
量程范围
±100mV~±10V(共分7挡)
输入信号带宽
DC 0~12MHz
通道隔离度
> 85dB
输入阻抗
1MΩ/25pF
直流精度
±0.2%(FS)
交流精度
±0.5%(1KHz)
输入/输出方式
Q9单端
相对温度
0~85%
工作温度
0~50℃
存储温度
-25℃~75℃
尺寸
标准PC104+





驱动程序
WindowsXP

应用程序
提供常用开发平台下的DEMO源代码和开发技术支持
