特性:

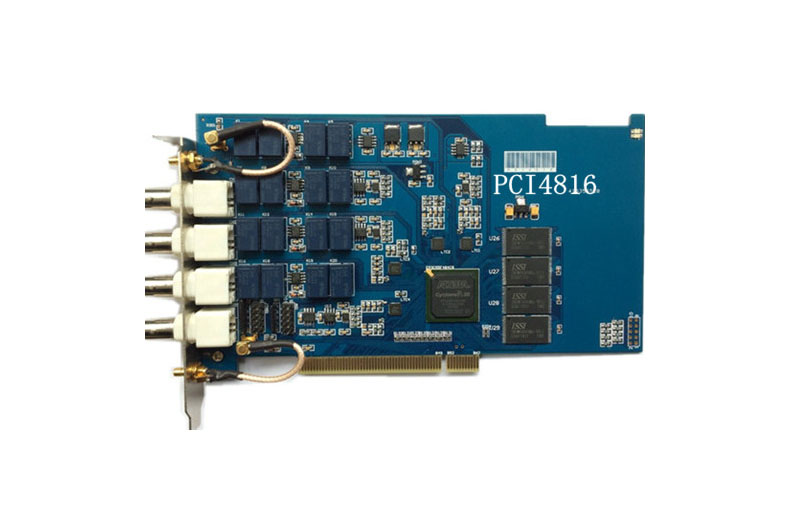

并行高速高精度数据采集卡

PCI4816:4Ch100Msps/50Msps/20Msps14Bits1Msa/CH




主要特性:

1、输入量程:±100mV、±200mV、±500mV、±1V、±2V、±5V、±10V
2、转换精度:14bits  板载内存:1MSa/CH
3、采样率:1Ksps~100Msps
4、A/D转换器个数:4片。
5、通道数:并行4通道
6、采集方式:同步采集
7、触发方式:内触发、数字外触发
8、时钟源选项:板内时钟
9、拟量输入方式:Q9单端
10、模拟输入阻抗:1MΩ//20pF
11、模拟输入共模电压范围:>±2V
12、放大器建立时间:2us
13、放大器增益误差性:0.05%
14、非线性误差:±1LSB(最大)

15、-3dB带宽:15MHZ



应用程序:

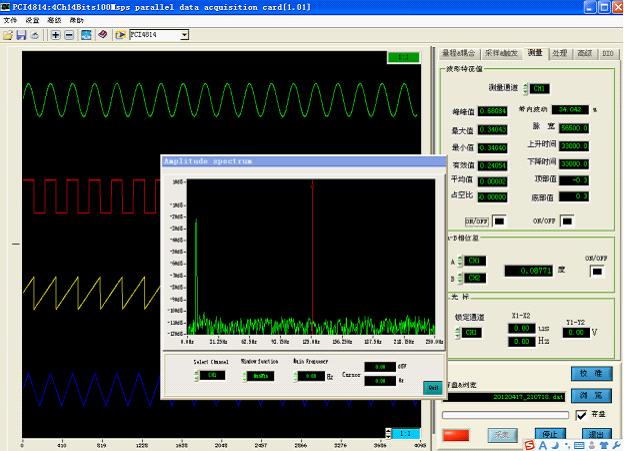

        DaqView3.0/DaqView4.0于2010年推出的数据采集虚拟仪器软件,可以运行在Windows/XP/WIN7系列操作系统上,提供常用开发平台下的DEMO源代码和开发技术支持。

界面:

全汉字图形界面,完善的中文在线帮助

硬件兼容性:

采用标准PC机做工作平台

波形存储:

自动存盘功能、自动存储配置、波形回放

高级功能:

具有FFT频谱、功率谱、微积分、数字滤波等多种数据处理功能

波形运算:

1、立即特征值计算,快速浏览数据特性

2、测试电压数据自动转换为物理量显示和计算

波形打印:

支持各种打印机,打印效果所见即所得(WYSIWYG)

二次开发:

可为用户开发专用的测控软件

其他功能:

多通道文件格式,实验波形打包存储,保证数据完整性

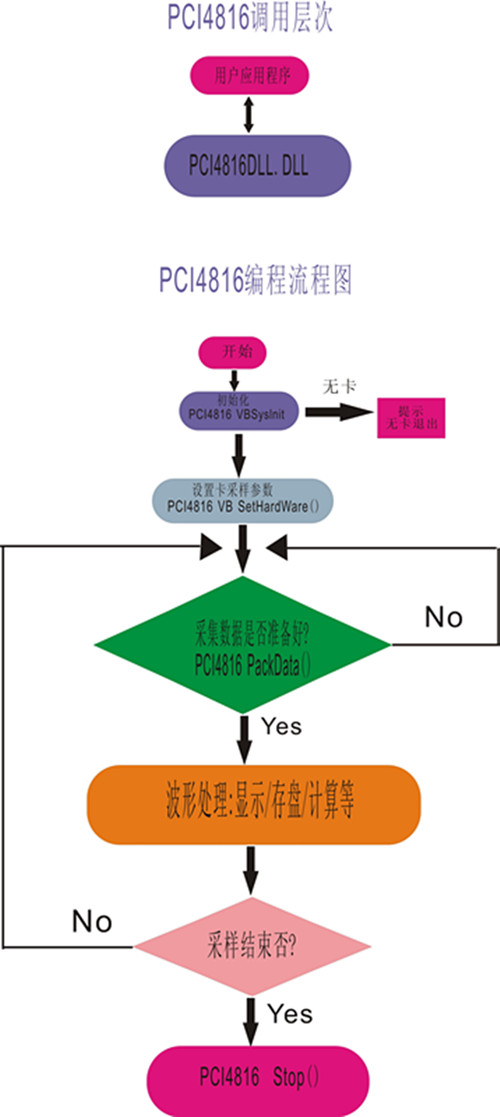

提供VB、VC++、VS2008、C#、CVI、LABVIEW下的编程例子。



订购信息
