PCI



特性:

  • 32Bit PCI总线接口,支持即插即用,系统对其进行自动配置

  • 12bit的A/D 分辨率

  • 每台集成4通道并行同步采集,每通道最高采样率60MSps,每通道独立的8个可程控量程档

  • 自动校准零点和自检功能

  • 多种触发模式,正、负延时功能

  • 单次或多次触发记录

  • 每通道缓存4M字节或16M字节(SDRAM)

  • 多卡同步扩展

    仪器概述:

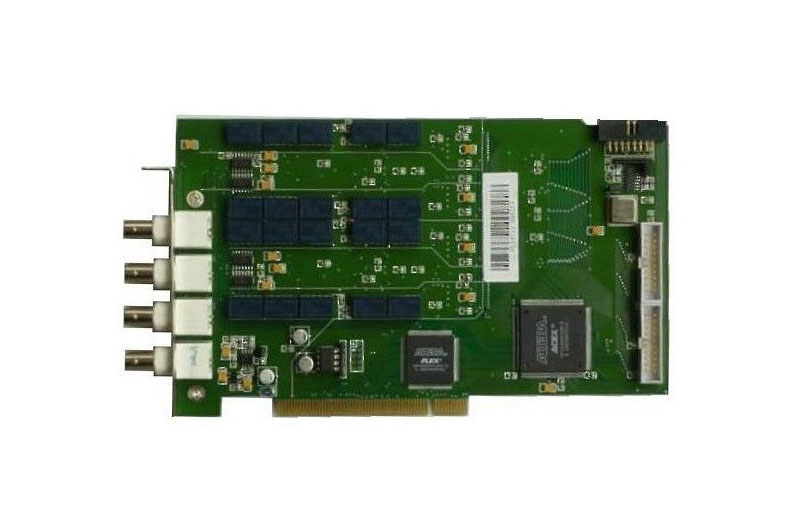

    采用同步并行设计,卡上集成了4片高速60Msps 12-bit A/D转换器,和4个独立的高速精密运算放大器和精密衰减滤波网络组成程控增益通道,实现±100mV到±20V的大动态信号采集;每个通道的增益误差和零点漂移都可以独立地由DAQ控制器微调消除,因此该产品具有很高的测量精度和相位一致性,板上没有手工调节的器件,具有较高的工作可靠性和稳定性。
        采集卡设计了独立的时间基准和时钟控制器,系统内的多个采集卡可以不同的采样频率工作。通过软件设置将系统触发线和时钟线级联起来,采集系统在统一的时钟和触发控制下实现全同步采集。A/D转换的最高采样频率为60MHz,按1、2、5分频实现18档采样率设置;四个通道可独立地用软件控制增益,从±100mV到±20V按1、2、5分为8档。每通道最大采样深度可达到16Msa。通过特殊设计的环形缓冲器实现预触发存储功能,特别适合工程上的单次过程信号记录。预触发和触发后的延时可以达到最大采集长度。
        PCI6712具有丰富的触发功能,包括软件(手动)触发、内触发、外触发。内触发电平在当前量程范围内自由设置,可以设为上升沿、下降沿、双电平内、双电平外触发等模式;外触发信号符合TTL电平标准,可以选择上升沿或下降沿有效,通过对多种模式的触发设置确保对各种特征信号的准确捕捉。
        PCI6712上设计了32路TTL电平数字IO(16个DI,16个DO),可以用于测量和控制用户系统内的数字量。
        PCI6712采用大规模现场可编程阵列电路(FPGA)设计,集成度和可靠性高,采集控制器(DAQ Core)由PCI总线接口在采集系统启动时动态下载,支持对采集卡的远程动态升级服务,便于灵活地设计满足特殊用户的测试功能与时序要求。



    应用:

        工程、试验室的单次过程信号记录
        大容量采集,采样数据分析
        多通道并行采集
        时间、相位一致性敏感的采集

    技术指标:

    最大采样率:

    60MHz,8个档程控设置

    单台通道数:

    并行4通道同步采样

    AD分辨率:

    12bit,系统精度:≤±0.2%(直流)

    存储容量:

    每通道最大4M Byte (可扩展到16M Byte)

    量程:

    ±100 mV、±200 mV、±500mV、±1V、±2V、±4V、±10V、±20V,分8档

    输入方式:

    BNC单端双极性电压输入

    输入信号带宽:

    0Hz~20MHz(-3dB)

    输入阻抗:

    1MΩ;输入电容≤25PF

    通道间相位差:

    ≤1°(0Hz~2MHz)

    通道间隔离度:

    ≥90dB

    信噪比:

    ≥55dB/56dB

    带内波动:

    ≤±0.1dB(0Hz~1MHz)

    扫频振动:

    2.5G (峰峰值)

    尺寸:

    20.4cm*11.4cm

    重量:

    0.2kg

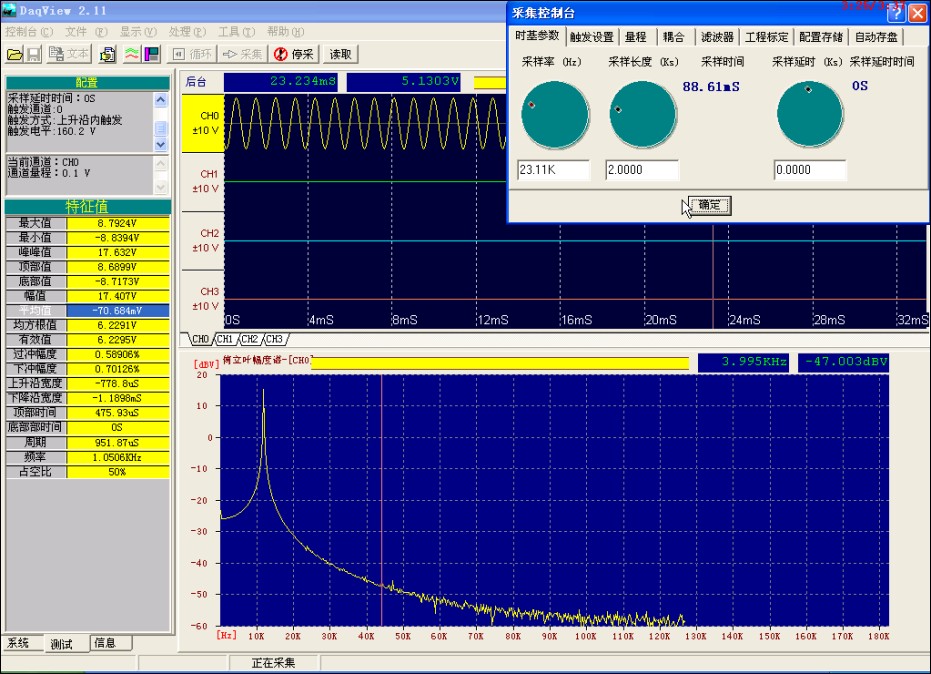

    应用程序:

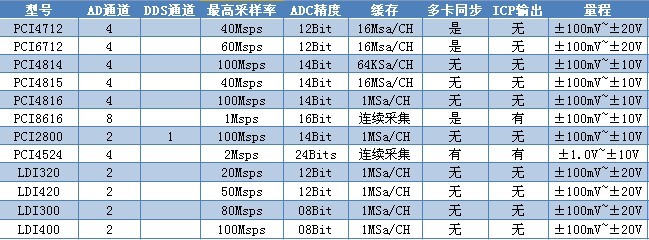

    DaqView 2.0于1998年推出的数据采集虚拟仪器软件,可以运行在Windows 95/98/ME系列操作系统上,支持动态所有的全系列瞬态采集分析产品。(详细信息参看下表)提供常用开发平台下的DEMO源代码和开发技术支持。

    界面:

    全汉字图形界面,完善的中文在线帮助

    硬件兼容性:

    采用标准微机做工作平台,从Pentium到Pentium Ⅲ

    波形存储:

    自动存盘功能、自动存储配置、自动波形回放

    高级功能:

    具有FFT频谱、功率谱、微积分、数字滤波等多种数据处理功能

    波形运算:

    1、立即特征值计算,快速浏览数据特性

    2、波形多次累加和功率谱密度多次累加

    3、微分算法带有滤波特性,抑制高频噪声和量化噪声

    4、测试电压数据自动转换为物理量显示和计算

    波形打印:

    支持各种打印机,打印效果所见即所得(WYSIWYG)

    二次开发:

    可为用户开发专用的测控软件

    其他功能:

    多通道文件格式,实验波形打包存储,保证数据完整性

    订购信息:



    配件:

    1、安装光盘一张

    2、同轴线4根、外触发连接线1根、同步+外触发线1根

    3、检测报告、合格证、装箱清单
