特性:

  • 安装和配置容易,支持即插即用,系统对其进行自动配置

  • 8bit的A/D 分辨率

  • 每台集成2通道并行采集

  • 自动校准零点、增益

    产品概述:

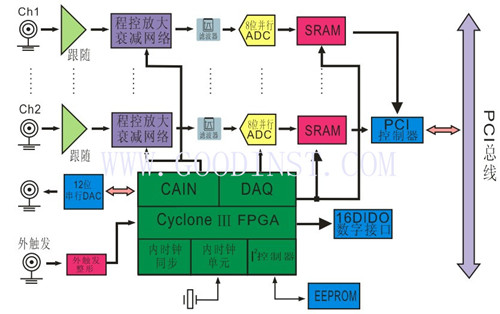

    LDI300双通道高速数字存储示波卡采用同步并行设计,卡上集成了2片80Msps 8-bit A/D转换器,和2个独立的高速精密运算放大器和精密衰减滤波网络组成程控增益通道,实现量程的电压信号采集;每个通道的增益误差和零点漂移都可以独立地由DAQ控制器微调消除,因此该产品具有很高的测量精度和相位一致性,板上没有手工调节的器件,具有较高的工作可靠性和稳定性。

      LDI300按1、2、5分频实现18档采样率设置。2个通道可独立地用软件控制增益设置量程。

       LDI300板上带有256K样点的SRAM,可以预触发和触发后的延时。

      LDI300具有丰富的触发功能,包括软件(手动)触发、内触发、外触发。内触发电平在当前量程范围内自由设置,可以设为上升沿、下降沿、双电平内、双电平内外触发等模式;外触发信号符合TTL电平标准,可以选择上升沿或下降沿有效,通过对多种模式的触发设置确保对各种特征信号的准确捕捉。
         LDI300上设计了16路TTL电平数字IO(8个DI,8个DO),可以用于测量和控制用户系统内的数字量。
         LDI300采用大规模现场可编程阵列电路(FPGA)设计,集成度和可靠性高。



      用户只需将LDI300插入计算机上,运行DsoView示波器软件,便拥有了一台价格便宜、界面友好、性能优良的数字存储示波器。用户也可对LDI300进行二次开发,嵌入到自己的系统中,对电流、电压、冲击波、超声波、温度、速度、加速度等各种动态信号进行实时记录、数据处理和分析。

    提供在CVI、VC++、VB、LABVIEW、C++Builder下的编程例程及DLL。



    应用:
    • 高速数据采集

    • 自动控制

    • 高精度频率测试

    • 工程、试验室的单次过程信号记录

    • 多通道并行采集

    • 时间、相位一致性敏感的采集

    技术指标:

    最大采样率:

    同步采集每通道最高采样率80Msps

    单台通道数:

    并行双通道+外触发通道+4DAC输出+8路DI+8路DO

    AD分辨率:

    8bit

    存储容量:

    标配256Ksa/CH

    量程:

    ±100mV、±200mV、±500mV、±1V、±2V、±5V、±10V、±20V

    触发信号源:

    CHA,CHB,EXT

    触发方式:

    自动、正常、单次

    触发边沿:

    上升、下降

    预触发长度:

    256、512、1024、2048点可设置

    耦合方式:

    AC/DC

    模拟带宽:

    20MHz

    输入阻抗:

    1MΩ/25pF

    电压范围:

    0~±20V(选10:1挡可扩展范围)

    增益范围:

    直流精度:

    ±1%(FS)

    交流精度:

    ±2%

    总线接口:

    PCI2.2

    尺寸:

    PCI半长卡

    重量:

    0.2Kg



    应用程序:

    DsoView示波器软件,控制面板为虚拟仪器风格的中文图形界面,集成了丰富的常用功能,运行支持Windows98/2000/XP操作系统。(详细信息参看下表)提供常用开发平台下的DEMO源代码(VC++、CVI、VB、LABVIEW、C++Builder)和开发技术支持。

    自检功能:

    板卡通过/失败测试

    波形存储:

    易于分析和调用

    波形颜色:

    波形和背景色可以任意设置

    波形回放:

    具有波形回放功能

    波形运算:

    加、减、反向等

    李沙育图:

    (X-Y PLOT)

    高级功能:

    实时频谱分析、数字滤波(低通、带通、高通)

    参数保存:

    自动保存本次退出时设置,下次进入自动使用本次设置

    自动测量:

    有效值、平均值、峰峰值、最大值、最小值

    游标测量:

    可测任意两点的时差和幅差

    波形缩放:

    可X轴Y轴放大和缩小波形,可滚动显示

    波形打印:

    高质量图形打印

    多卡扩展:

    软件平台:

    Windows9x/NT/2000/XP

    二次开发:

    可为用户开发专用的测控软件

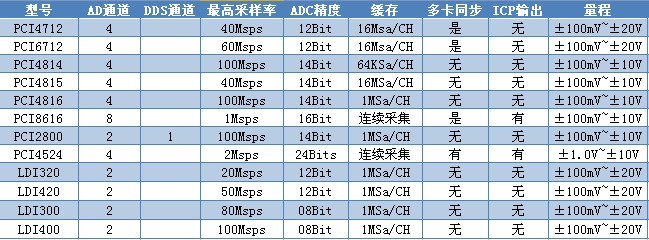

    订购信息:


    配件:

    安装光盘一张、同轴线两根、示波器探头一付、数字IO线一根、软件开发包一套
