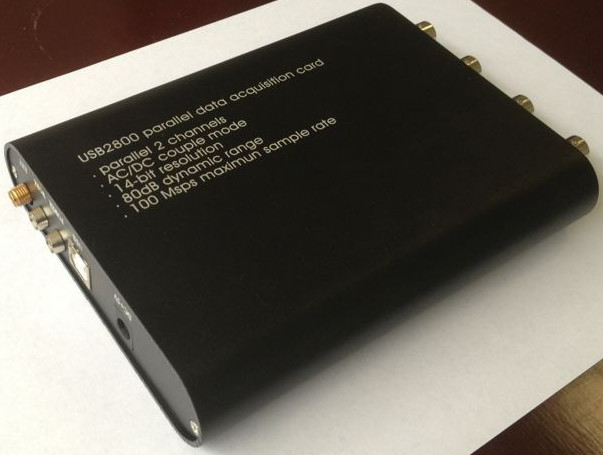

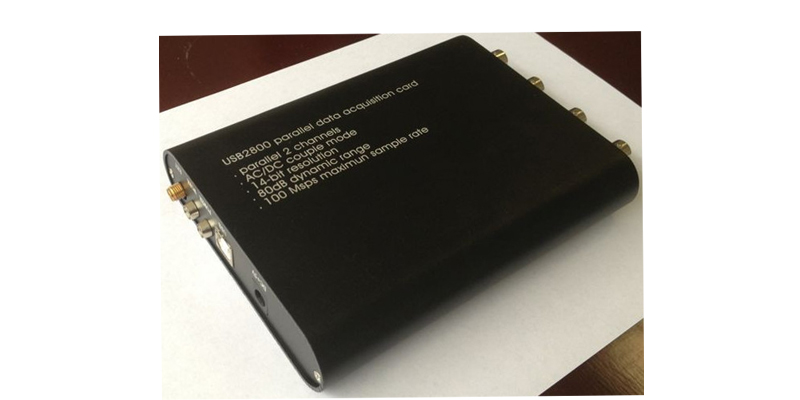

USB2800 并行2Ch14bits100Msps高速数据采集卡
|
USB2800是USB320的升级版，该设备传输速度达到30MB/s。
2个通道的并行数据采集最高采样率100Msps，输入电压±10V，板载1Msa/ch内存；
1KHz标准TTL方波输出
1个通道的外触发端口；
USB2800是一款高速数据采集卡，继承了USB320的优点并进一步实现功能的精细程度。将它接入计算机USB接口上，再运行DsoView虚拟示波器软件、性能优良的数字存储示波器。它具有数据采集、测量信号、过程监测、多种触发等功能，因此大量应用于高速的数据采集系统、自动测试系统、自动控制系统。
USB2800采集部分主要性能指标
|
最大采样率：
|
100Msps
|
|
单台通道数：
|
并行双通道
|
|
AD分辨率：
|
14bits，系统精度:≤±0.2%
|
|
存储容量：
|
每通道最大1Msa/CH
|
|
量程：
|
±100mV～±10V（共分7挡）
|
|
输入方式：
|
BNC单端双极性电压输入
|
|
输入阻抗：
|
1MΩ；输入电容≤25pF
|
|
输入信号带宽：
|
0Hz～20MHz
|
|
通道间相位差：
|
≤0.3°(0Hz～1MHz)
|
|
带内波动：
|
≤±0.1Db(0Hz～300KHz)
|
|
时基范围：
|
100MHz~1KHz分15挡
|
|
耦合方式：
|
AC/DC
|
|
触发模式：
|
正常、自动、单次
|
|
触发边沿：
|
上升、下降
|
|
触发模式：
|
正常、自动、单次
|
|
触发通道：
|
CHA、CHB、EXT
|
|
通道间隔离度：
|
≥80dB
|
|
尺寸：
|
145mm×110mm
|
|
重量：
|
0.2Kg
|
|
应用程序：
配套的USB2800虚拟仪器软件，可以运行在WindowsXP/WIN7系列操作系统上，支持动态所有的全系列瞬态采集分析产品。（详细信息参看下表）提供常用开发平台下的DEMO源代码和开发技术支持。
|
界面： |
全汉字图形界面，完善的中文在线帮助
|
|
硬件兼容性： |
采用标准微机做工作平台
|
|
波形存储： |
自动存盘功能、自动存储配置、自动波形回放
|
|
高级功能： |
具有FFT频谱、功率谱、微积分、数字滤波等多种数据处理功能
|
|
波形运算： |
1、立即特征值计算，快速浏览数据特性
2、波形多次累加和功率谱密度多次累加
3、微分算法带有滤波特性，抑制高频噪声和量化噪声
4、测试电压数据自动转换为物理量显示和计算
|
|
波形打印： |
支持各种打印机，打印效果所见即所得（WYSIWYG）
|
|
二次开发： |
可为用户开发专用的测控软件
|
|
其他功能： |
多通道文件格式，实验波形打包存储，保证数据完整性
|
|
|

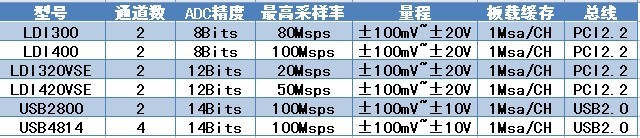

订购信息：
|
|
注：不可扩展
|
|
配件：
安装光盘一张、同轴线、高频线、示波器探头、检测报告、说明书、合格证
|
|
|
