特性：
安装和配置容易，支持即插即用，系统对其进行自动配置
24bits的A/D 分辨率 每台集成4通道并行同步采集
自动校准零点和通道增益 连续数据采集
|
应用领域
速度加速度测试
工件冲击受力测试
实时振动噪声分析及数据记录
机械振动在线监测分析
旋转机械动平衡测试
声学原理无损检测
旋转机械阶次分析、扭振分析
车辆行驶中的振动噪声测试 振动信号采集 、音频信号分析、失真度测量、相位差测量
仪器概述：

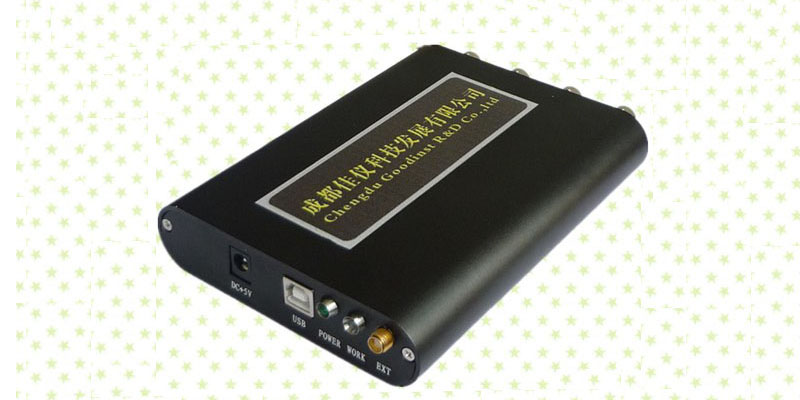

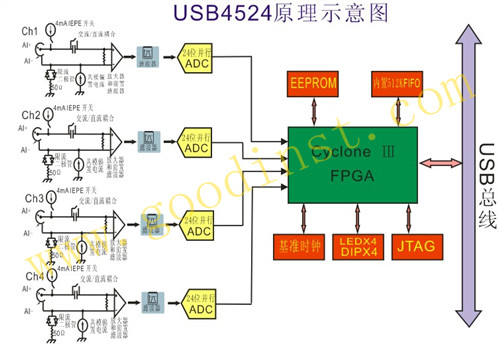

USB4524采用同步并行设计，卡上集成了4片100Ksps 24bits A/D转换器，和4个独立的高速精密运算放大器和精密衰减滤波网络组成程控增益通道，实现量程的电压信号采集；每个通道的增益误差和零点漂移都可以独立地由DAQ控制器微调消除，因此该产品具有很高的测量精度和相位一致性，板上没有手工调节的器件，具有较高的工作可靠性和稳定性。 采集卡设计了独立的时间基准和时钟控制器，系统内的多个采集卡可以不同的采样频率工作。通过软件设置将系统触发线和时钟线级联起来，采集系统在统一的时钟和触发控制下实现全同步采集。USB4524按1、2、5分频实现100Ksps~1ksps采样率设置。四个通道可独立地用软件控制增益设置量程。USB4524板上带有32K X 16BYTES FIFO，通道最大采样深度不受限制，可以实现高精度信号的连续大容量记录功能。
USB4524具有丰富的触发功能，包括软件（手动）触发、内触发、外触发。内触发电平在当前量程范围内自由设置，可以设为上升沿、下降沿、双电平内、双电平内外触发等模式；外触发信号符合TTL电平标准，可以选择上升沿或下降沿有效，通过对多种模式的触发设置确保对各种特征信号的准确捕捉。
|
|
|
|
技术指标：
|
最大采样率：
|
同步采集每通道100Ksps最高采样率
|
|
单台通道数：
|
并行4通道
|
|
AD分辨率：
|
24bits，交流系统精度± 0.1% ，直流系统精度±0.1%（FS）
|
|
存储容量：
|
连续采集
|
|
量程：
|
±1V、±10V
|
|
输入信号带：
|
0.01～50KHz
|
|
触发方式：
|
内触发：上升沿触发，下降沿触发，触发电平，在量程的范围可调
外触发：TTL电平，脉宽10微秒，低电平1V高电平2.4V
|
|
触发延时：
|
|
|
通道隔离度：
|
> 80dB
|
|
通道间相差：
|
200Hz时，< 0.1°
|
|
输入方式：
|
Q9差分输入
|
|
信号输入输出：
|
|
|
存储温度：
|
-25℃～75℃
|
|
工作温度：
|
0～50℃
|
|
增益范围：
|
无
|
|
尺寸：
|
108mm×120mm×19mm
|
|
重量：
|
0.2Kg
|
|
|
|
|
|
|
|
应用程序：

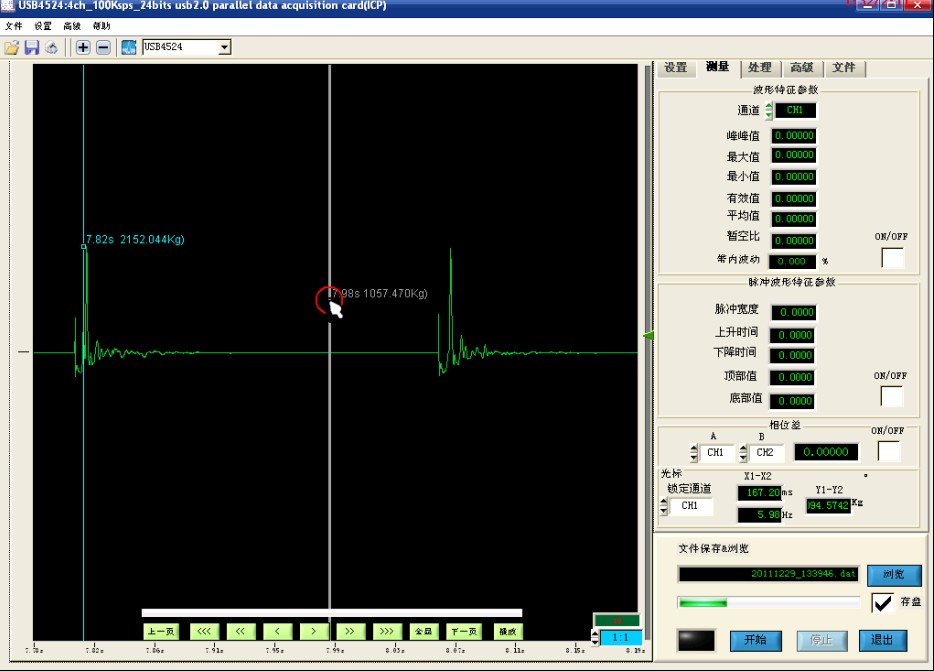

USB4524测控分析软件，控制面板为虚拟仪器风格的中文图形界面，集成了丰富的常用分析功能，运行支持XP/WIN7操作系统。（详细信息参看下表）提供常用开发平台下的DEMO源代码和开发技术支持。
|
界面：
|
全汉字图形界面，完善的中文在线帮助
|
|
硬件兼容性：
|
|
|
波形存储：
|
自动存盘功能、自动存储配置、自动波形回放
|
|
高级功能：
|
具有FFT频谱、功率谱、微积分、数字滤波等多种数据处理功能
|
|
波形运算：
|
1、立即特征值计算，快速浏览数据特性
2、波形多次累加和功率谱密度多次累加
3、微分算法带有滤波特性，抑制高频噪声和量化噪声
4、测试电压数据自动转换为物理量显示和计算
|
|
波形打印：
|
支持各种打印机，打印效果所见即所得（WYSIWYG）
|
|
二次开发：
|
可为用户开发专用的测控软件
|
|
其他功能：
|
多通道文件格式，实验波形打包存储，保证数据完整性
|
|
|
订购信息：
|
|
|
|
|

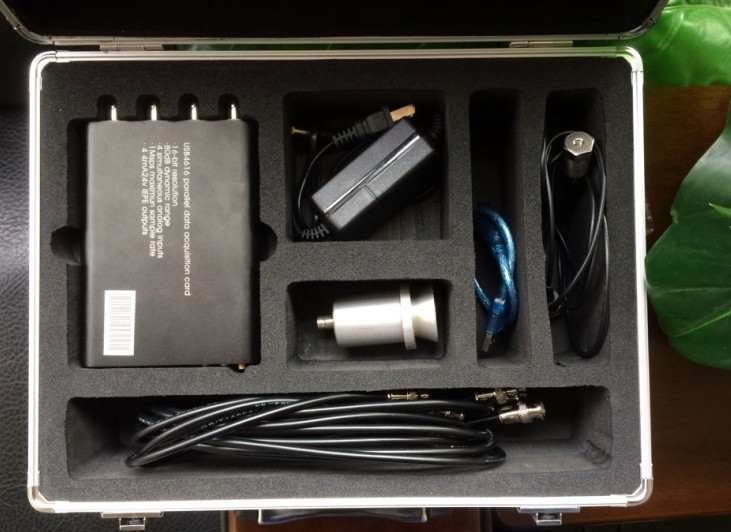

配件：
安装光盘一张，软件开发包，低噪声同轴线，SMA转接线，USB电缆，电源适配器，合格证，测试报告
|
