特性:
安装和配置容易,支持即插即用,系统对其进行自动配置16bits的A/D 分辨率
每台集成4通道并行同步采集
自动校准零点和通道增益
连续数据采集
|

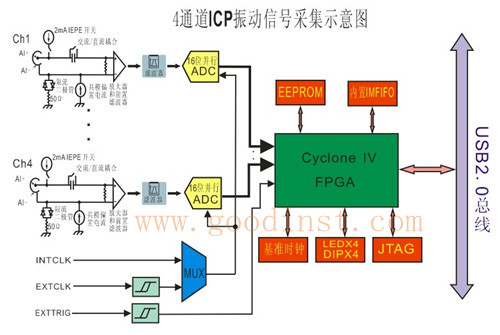

仪器概述: 采集卡设计了独立的时间基准和时钟控制器,系统内的多个采集卡可以不同的采样频率工作。通过软件设置将系统触发线和时钟线级联起来,采集系统在统一的时钟和触发控制下实现全同步采集。 USB4616按1、2、5分频实现1Msps~100sps采样率设置。四个通道可独立地用软件控制增益设置量程。 USB4616板上带有64K X 16 FIFO,通道最大采样深度不受限制,可以实现高精度信号的连续大容量记录功能。 USB4616具有丰富的触发功能,包括软件(手动)触发、内触发、外触发。内触发电平在当前量程范围内自由设置,可以设为上升沿、下降沿、双电平内、双电平内外触发等模式;外触发信号符合TTL电平标准,可以选择上升沿或下降沿有效,通过对多种模式的触发设置确保对各种特征信号的准确捕捉。
|
|||||||||||||||||||||||||||||||||||
应用:
|
|||||||||||||||||||||||||||||||||||
技术指标:
|
|||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||
应用程序:

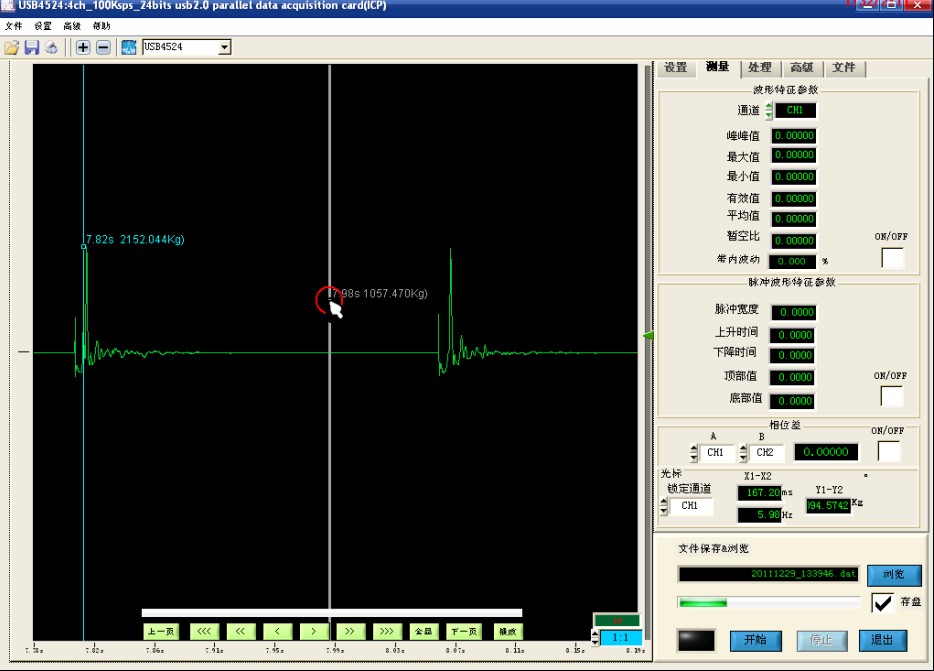

USB4616测控分析软件,控制面板为虚拟仪器风格的中文图形界面,集成了丰富的常用分析功能,运行支持Windows 2000/XP操作系统。(详细信息参看下表)提供常用开发平台下的DEMO源代码和开发技术支持。
|
|||||||||||||||||||||||||||||||||||
订购信息: |
