以太网



特性:

NET8524是基于100M以太网接口的真同步数据采集卡,可直接与计算机的以太网接口RJ45相连接。构成需要同步数据采集的各领域的波形分析和处理系统。可直接接ICP传感器, 它的主要应用场合为:

1 震动/模态分析;

2  微地震的数据分析和震源定位;

3  地震测量;

4  声学/动态应变仪;

5 多通道同步数据采集;





AD模拟量输入功能

1  输入量程:±10V,用户可定制±5 V或±2.5V;

2  转换精度:24位(bit);

3  采样速率: 105.469kHz、52.734kHz、26.367kHz、13.184kHz、6.592kHz、3.296kHz、1.648kHz、823.975Hz、4  11.987Hz、205.994Hz,以上采样速率软件可选,每通道采样速率相同(板载AD时钟默认27 MHz,可定制为16.384MHz);

5 物理通道数:8通道;

6  采样通道数:软件选择采样通道数量,所选择的采样通道为从第一通道开始的连续通道;

7 模拟量输入方式:单端模拟输入或差分输入;

8  前端每通道增益可软件控制为1、10、100、1000倍(可定制1、2、4、8倍)前端每通道增益可软件控制为1、10、100、1000倍(可定制1、2、4、8倍)前端每通道增益可软件控制为1、10、100、1000倍(可定制1、2、4、8倍)前端每通道增益可软件控制为1、10、100、1000倍(可定制1、2、4、8倍)

8  数据读取方式:采集数据自动上传或者非空、半满、四分之一满、自定义满查询方式,非连续采集方式用采集完成标志查询;

9 存储器深度:深度FIFO技术,128MB FIFO存储器,能存储32M个采样点;

10 采样时钟源选择:板载时钟、板外时钟、板外GPS时钟(软件可选);

11 触发模式:模拟触发、数字触发;

12 采集方式:内触发连续采集、外触发连续采集、预触发周期采集、中间触发周期采集、后触发周期采集、预触发单次采集、中间触发单次采集、后触发单次采集;

13 触发类型:上升沿触发;

14 模拟触发电平:软件设置,最大范围-10.8V - +10.8V;

15 模拟前端每通道硬件抗混叠滤波;

16 GPS多卡同步采集:用GPS模块输出10MHz时钟做AD转换时钟源,采集开始时刻和秒脉冲上升沿同步;

17 每通道可接IEPE/ICP传感器,供电电压24V,恒流4.46mA;

18 模拟输入阻抗:10M欧姆;

19 非线性误差(INL):±0.0012%FSR(FSR=20V);

20 系统测量精度:0.0015%;

21 工作温度范围:0℃~50℃;

22 存储温度范围:-40℃~85℃;

DA模拟量输出功能

 输出量程:+5 V、+10 V、+10.8 V、±5 V、±10 V、±10.8 V,软件可选;

 转换精度:12位(bit);

 建立时间:10µs;

 输出通道数:4路;

 非线性误差:±1LSB(最大值);

 总不可调整误差:0.1%FSR(最大值);

DI数字量输入功能

 通道数:8路;

 电气标准:TTL兼容;

 高电平输入的最低电压:2.0V,最大支持到5.0V;

 低电平输入的最高电压:0.8V;

DO数字量输出功能

 通道数:8路;

 电气标准:TTL兼容;

 高电平输出的最低电压:3.8V;

 低电平输出的最高电压:0.8V;

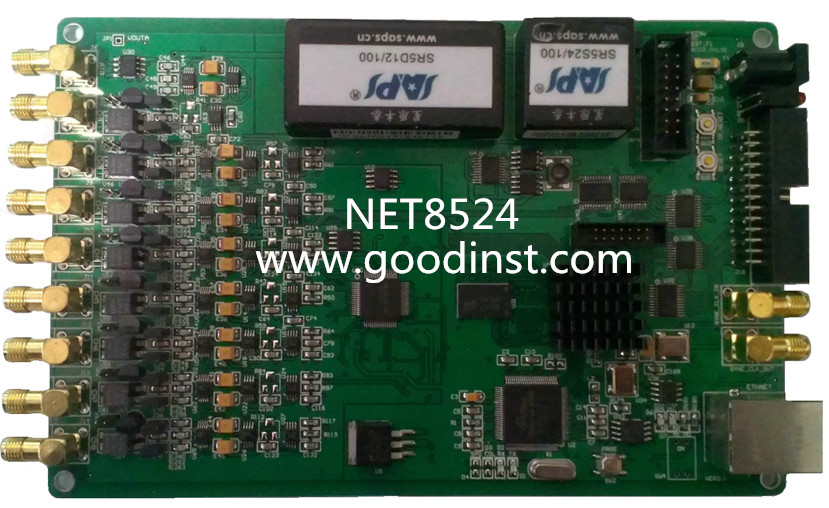

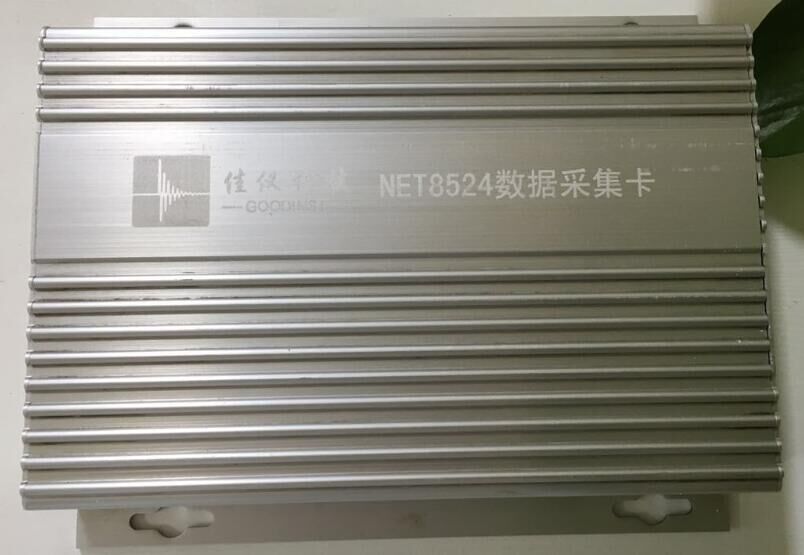

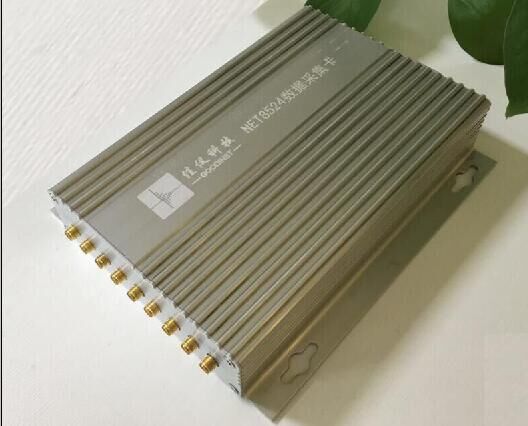

 产品图片展示:
