如果有一导体作切割磁力线的运动，它会产生一个与它运动速度成正比的电动势，振动速度传感器就是按这个原理工作的。在图中，弹簧片、线圈骨架和线圈组成了一个惯性系统，如果在其固有频率以上时，线圈相对空间没有运动，而传感器是刚性地固定在机壳上，所以磁铁与机壳的振动是完全一样的，这样就相当于磁铁在线圈内运动，因而在线圈内产生与振动信号成比例的电压信号，但是在低频时其相位特性变得很差。

一、 适用范围:

       本系列传感器可用于工业领域和土木工程，适应于含有Ⅱ级, 相应温度组别的爆炸性混合物场所，特别适合于对旋转机械轴承座,机壳的振动测量。

二、 主要技术指标:

失真（D）：         ≤0.2% 测试条件f=12Hz  速度1.8cm/s.p-p

灵敏度：           20mV/mm/s、28mV/mm/s、30mV/mm/s、50mV/mm/s可选。

线圈最大位移P-P： 1.5mm

阻尼比：           0.6±0.05

频响：              10Hz~1KHz

工作温度：      -30℃~70℃   高温型-30℃~120℃

重量:                180g

三、 安装与接线:

1. 安装说明

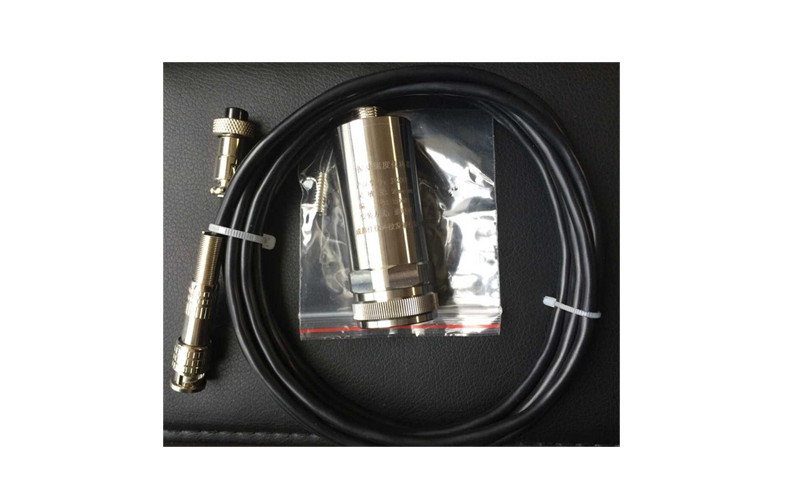

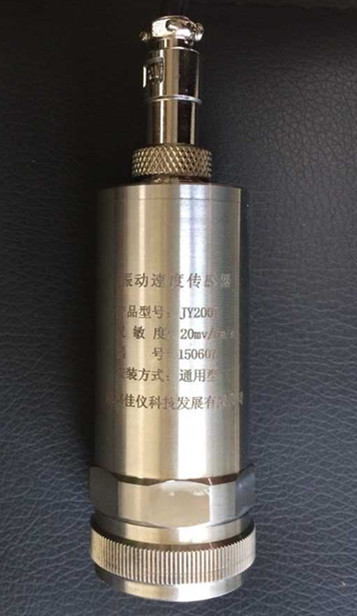

本产品外形如下图：

安装底座由M10×1螺栓与被测点机壳联接，在被测点打一个M10×1的安装孔深8mm左右，用M10×1的螺栓将变送器与安装孔旋紧即可。非M10×1螺栓只要提供开孔尺寸亦可。

2. 接线说明

现场只需将引出的两芯屏蔽电缆按要求接线即可：

端子1（棕色线）：接仪表IN

端子2（蓝色线）：接仪表COM

屏蔽层或黄色线：接仪表屏蔽
